De validation tool wordt gebruikt om laboratoriumapparatuur van TEI te controleren en valideren.
Het huidige product is duur, moeilijk te assembleren en lastig in gebruik door het kleine scherm en de onduidelijke gebruikersinterface. Het nieuwe ontwerp is goedkoper, met bijna alle aansluitingen gemonteerd op een PCB voor eenvoudigere assemblage. Het grotere scherm en de vernieuwde UI maken het product intuïtief en gebruiksvriendelijk.
Functies:
K-type thermokoppel
NTC
Dummycell
Flow-sensor
Druksensor
tei validation tool
trace elemental instruments
2022
2 x 10 weken
group/solo project
concept

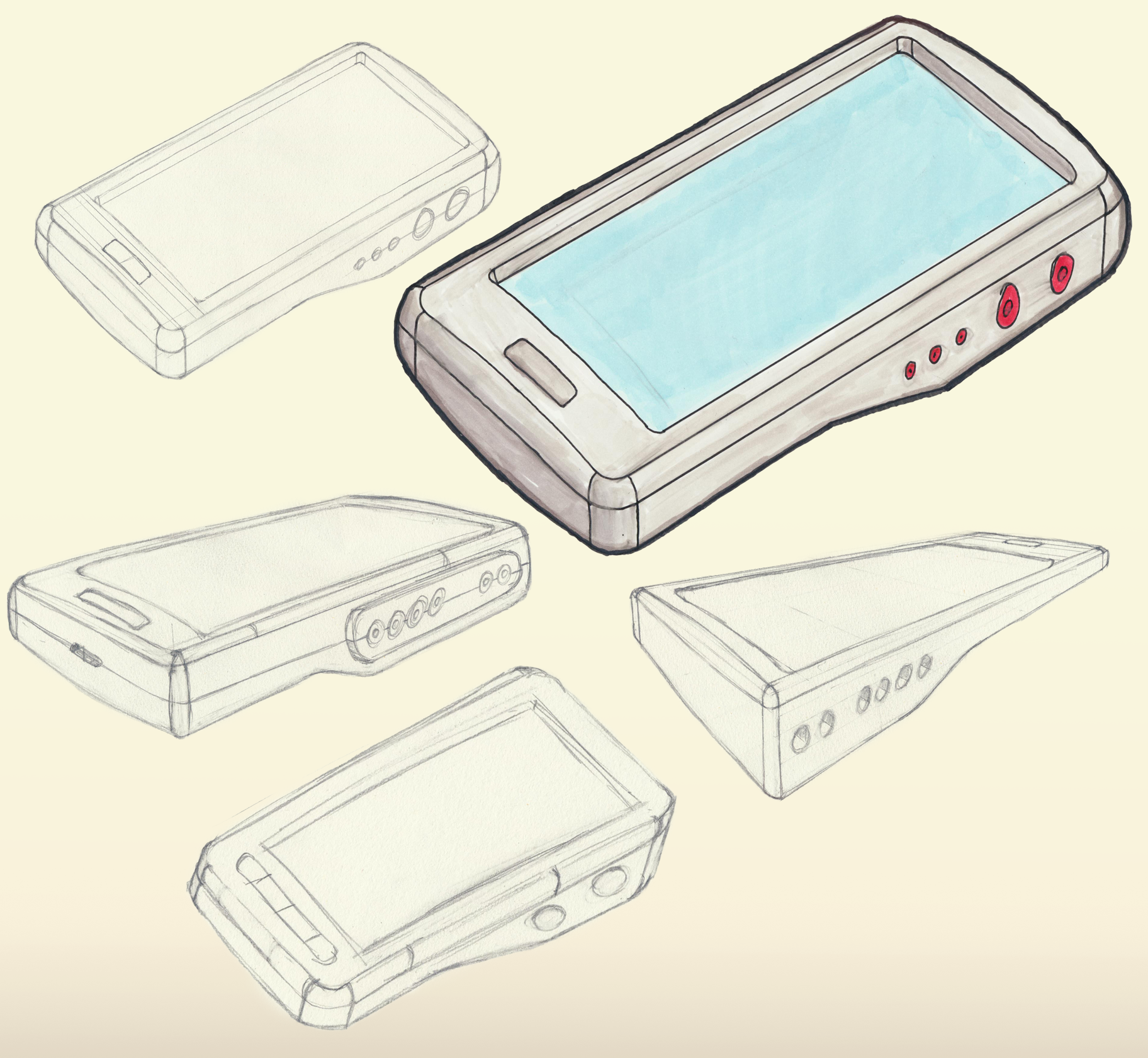

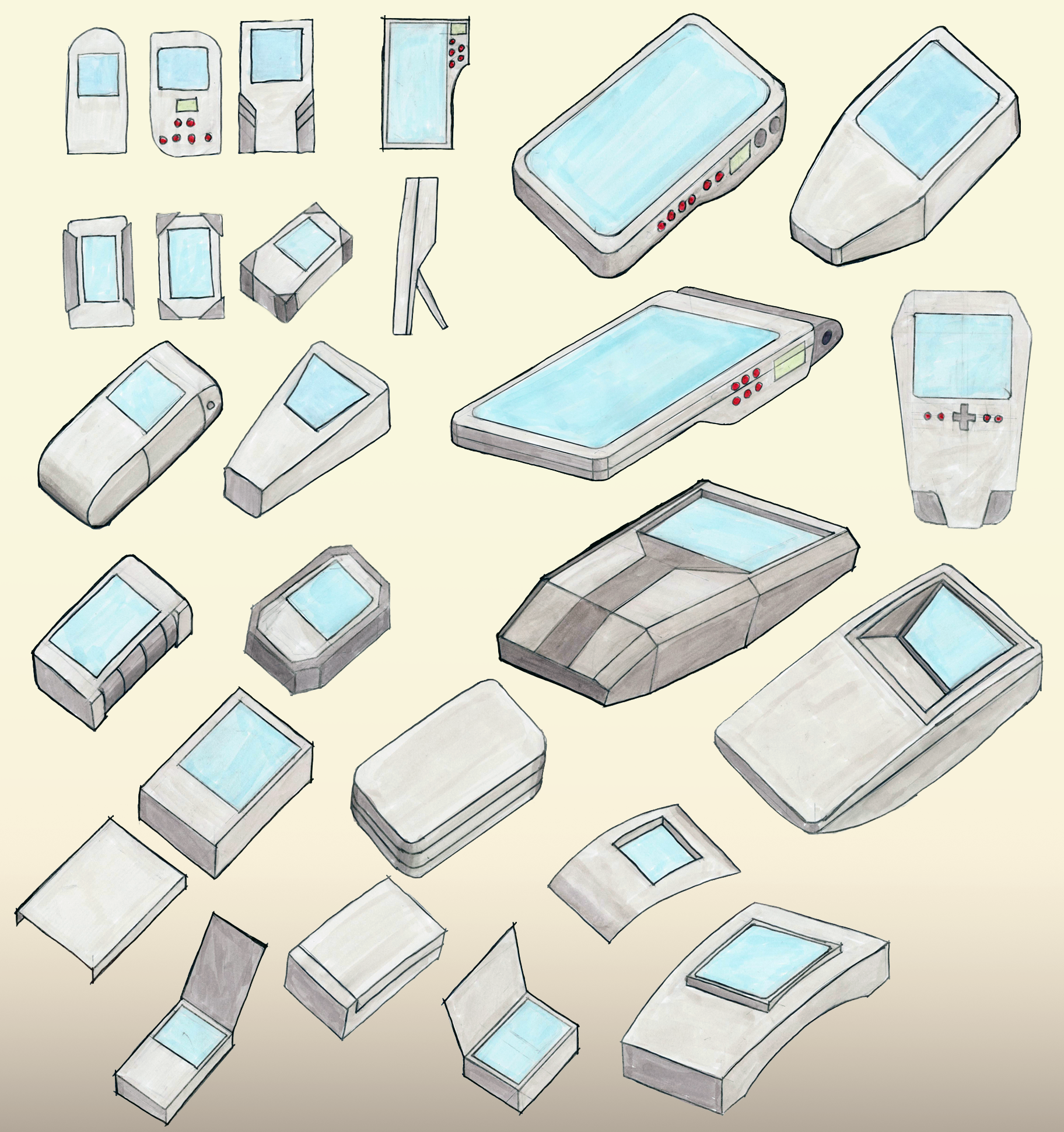

exploratie schetsen
eerste concept

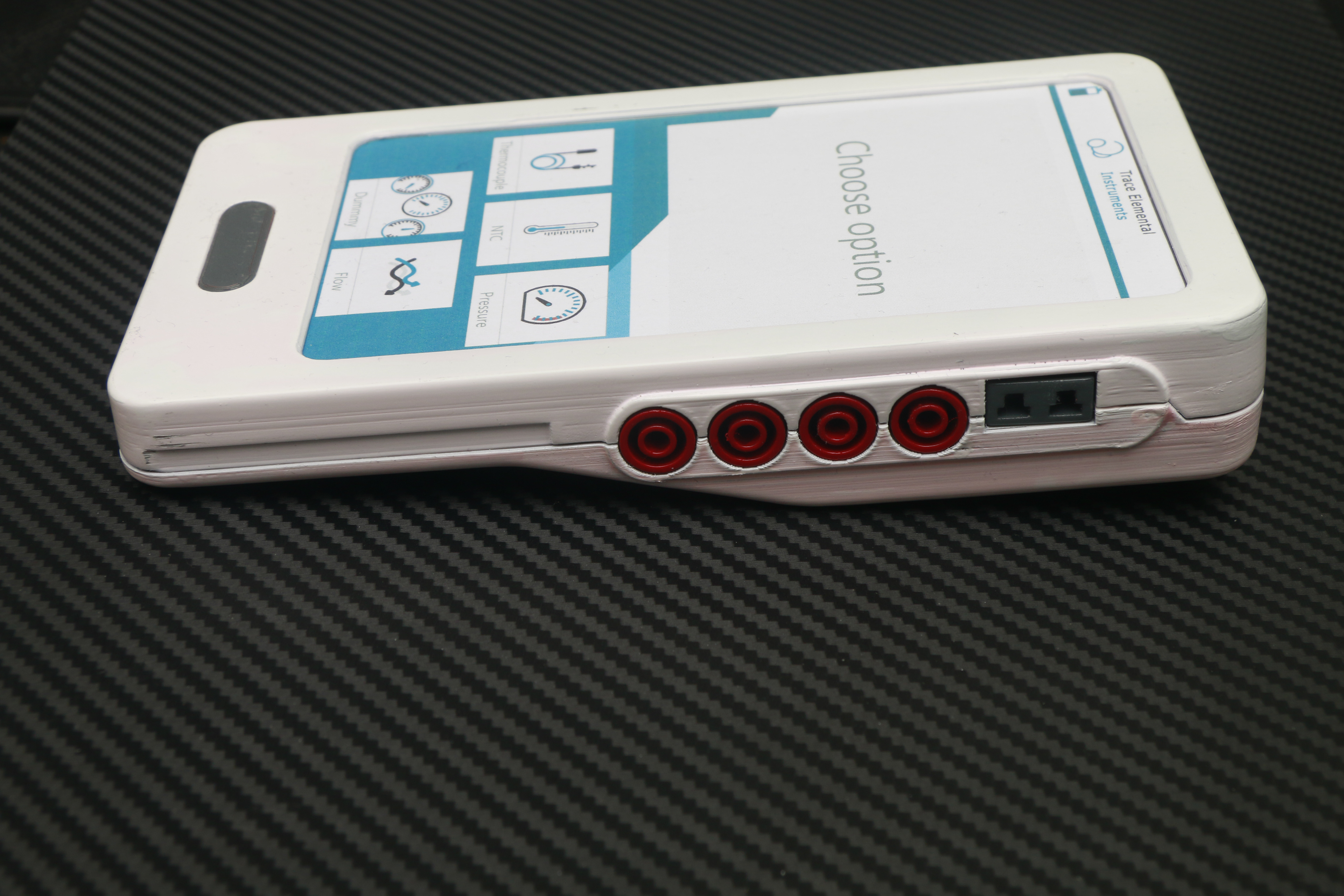

zichtmodel
optimalisatie concept
realisatie

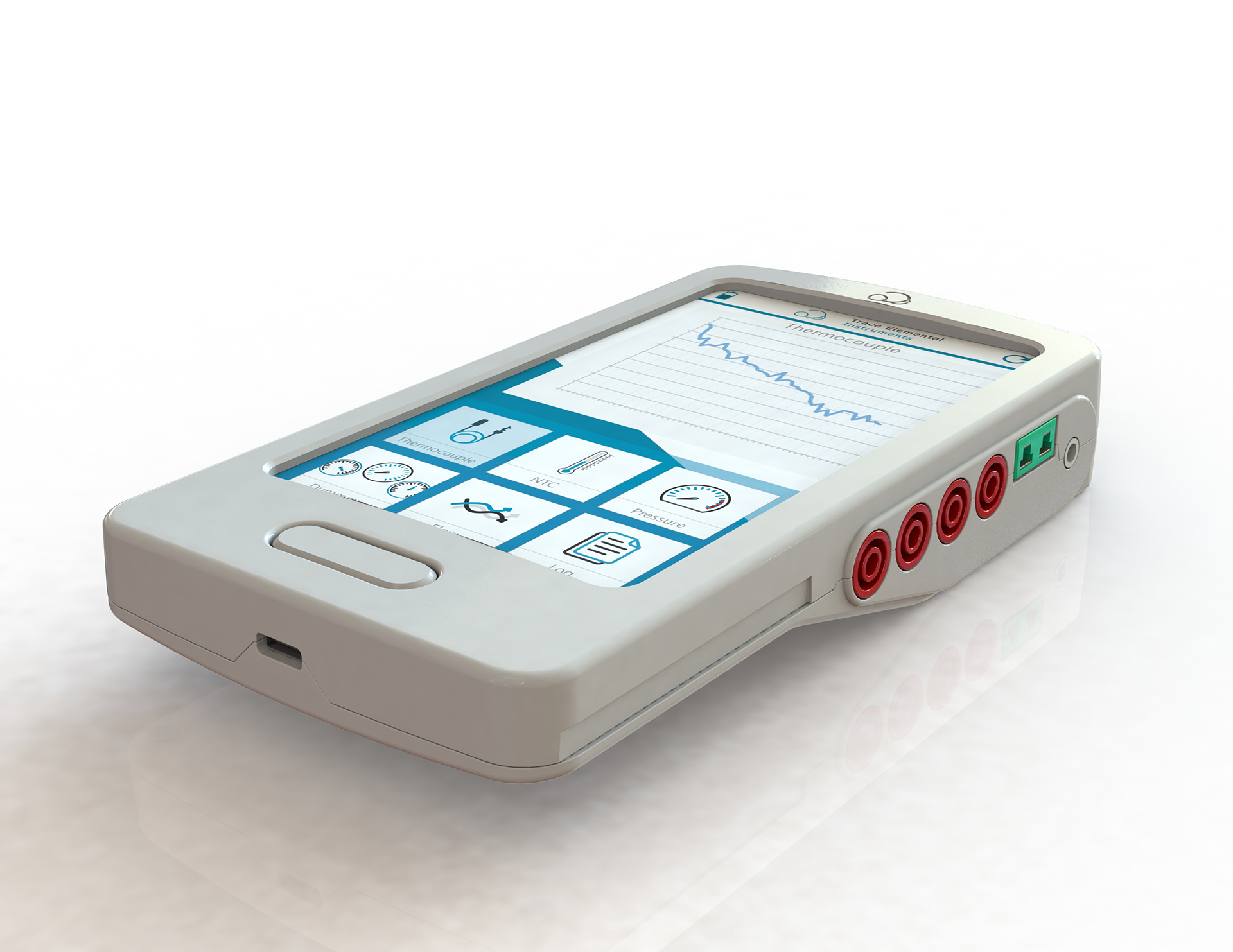

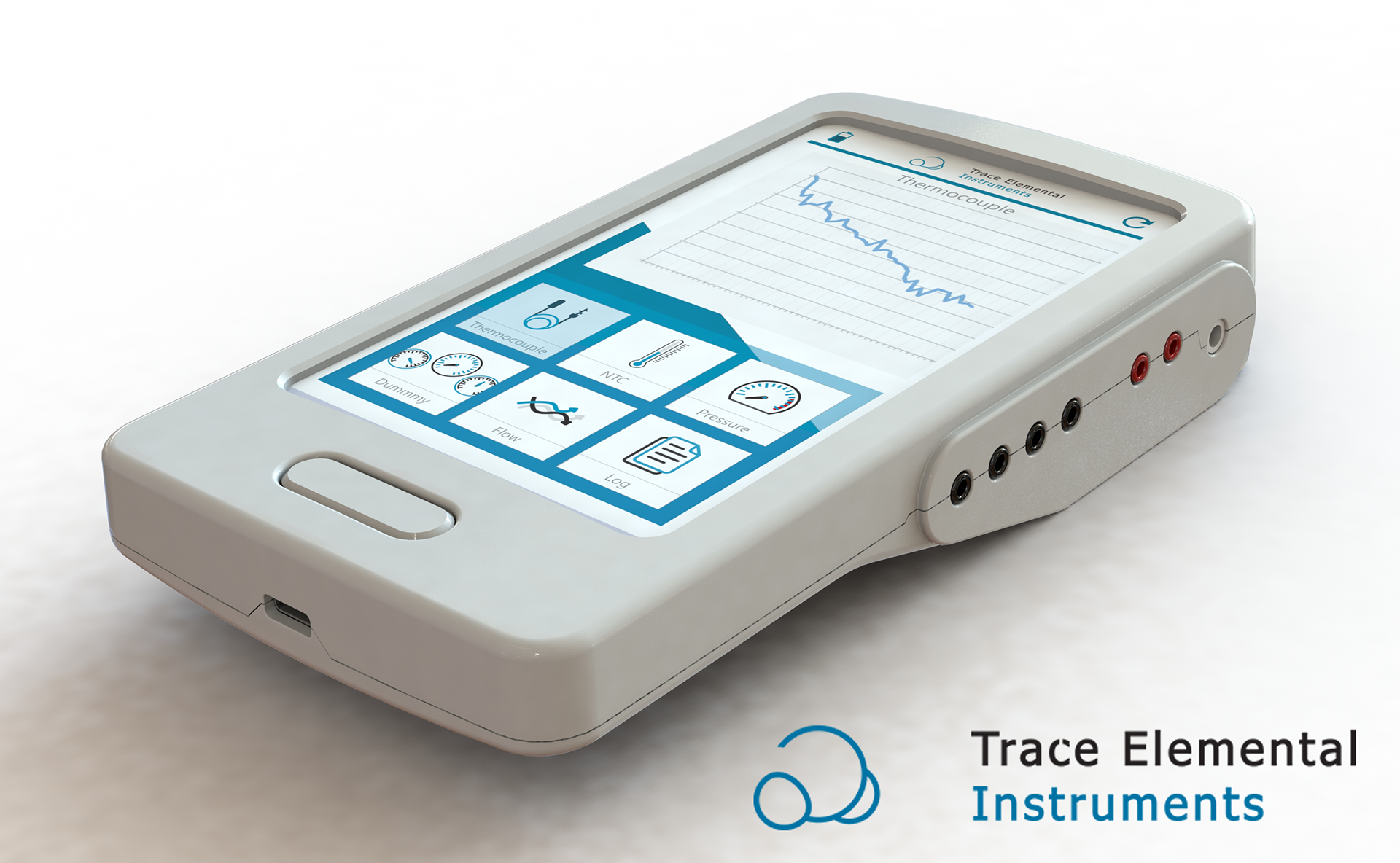

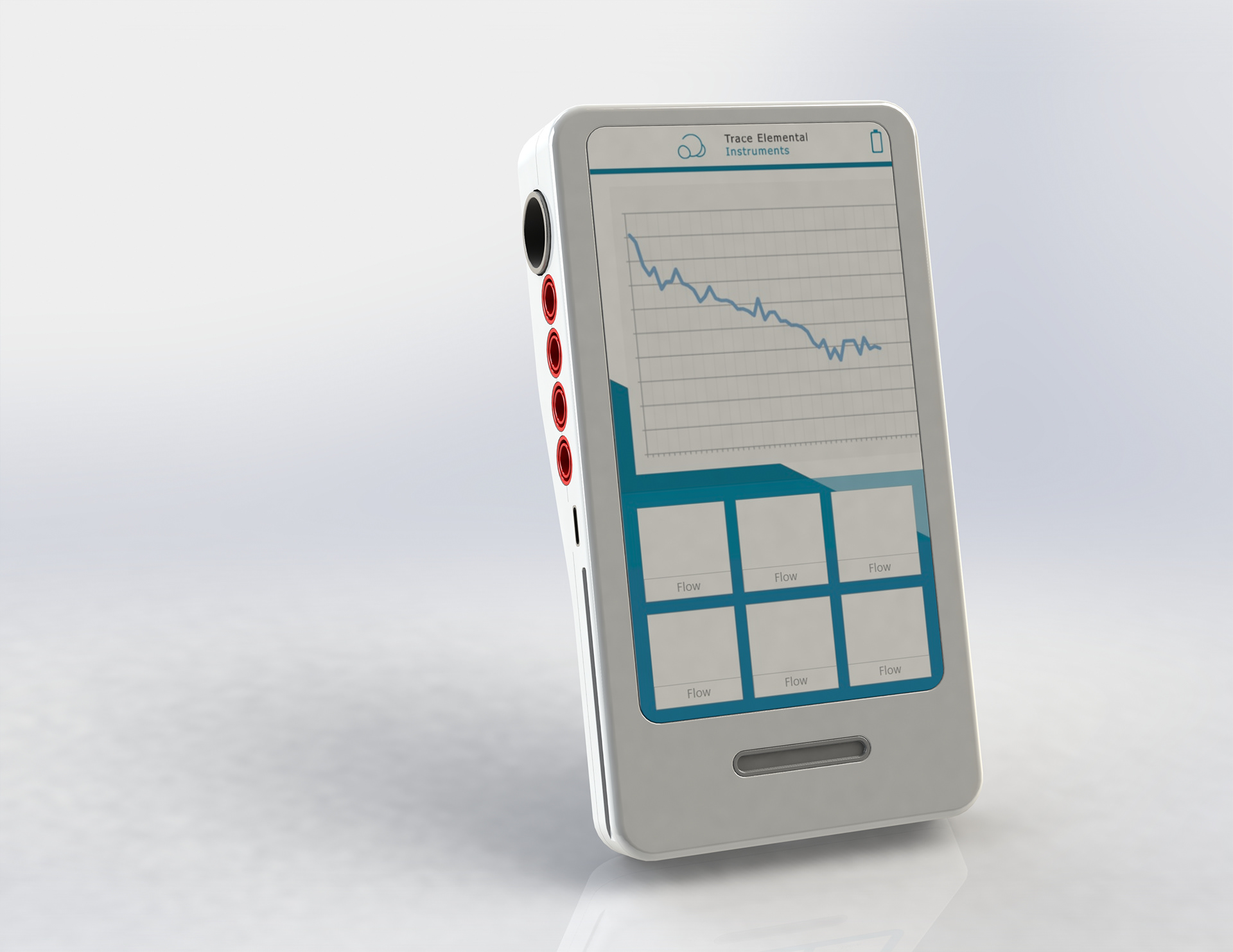

origineel eindmodel
Het eerste ontwerp richtte zich op vormgeving en gebruiksvriendelijkheid, maar toonde verbeterpunten voor assemblage (DFA) en maakbaarheid (DFM). Deze inzichten zijn verwerkt in het geoptimaliseerde ontwerp
Het ontwerp voldoet aan de volgende wetgevingen en normen:
Elektromagnetische compatibiliteit (2014/30/EU)
Meetinstrumenten (2014/32/EU)
EN 61010-1:2010 Veiligheidseisen voor elektrisch materieel voor meet- en regeltechniek en
laboratoriumgebruik
Laagspanningsmateriaal (2014/35/EU)
IEC62133
optimalisatie

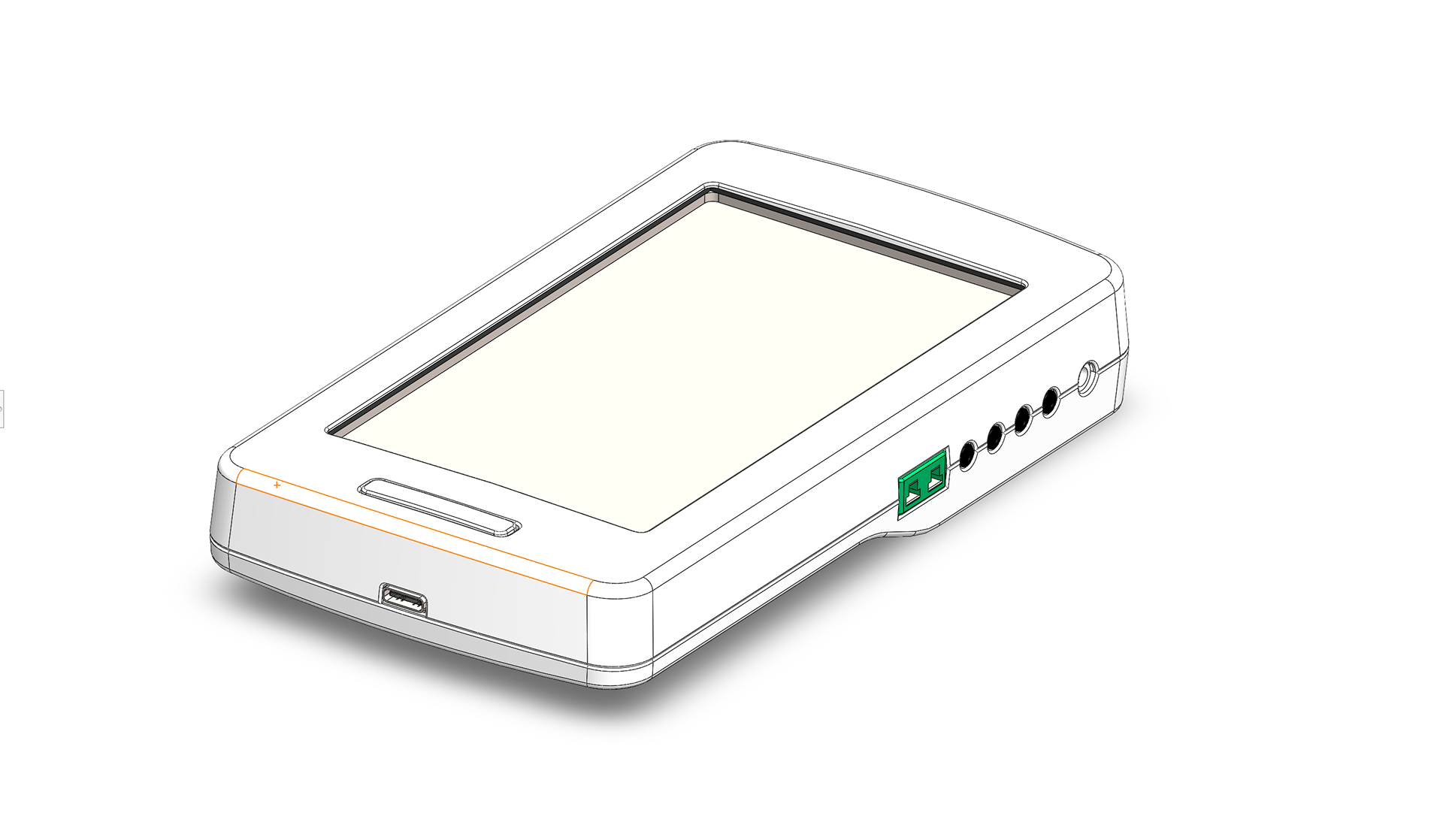

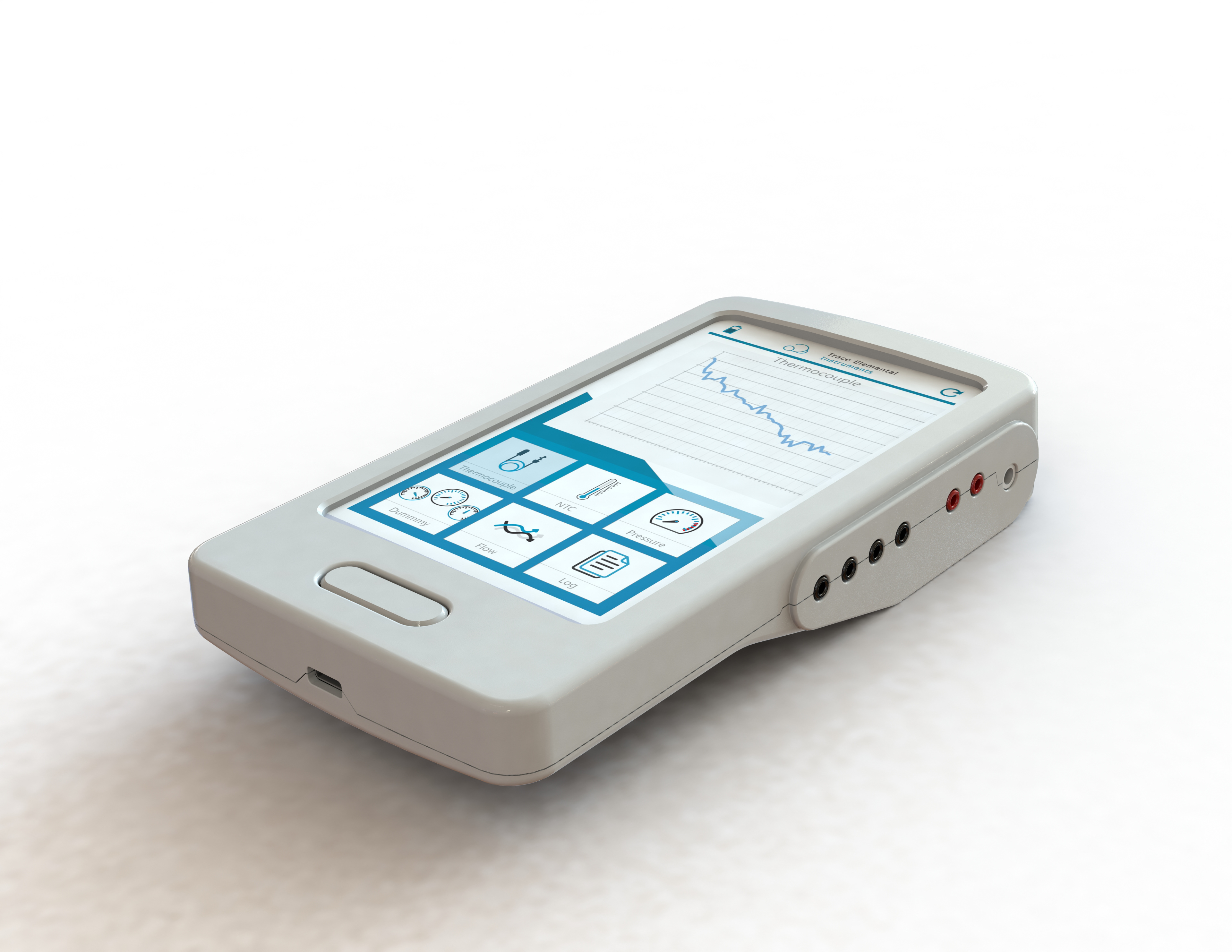

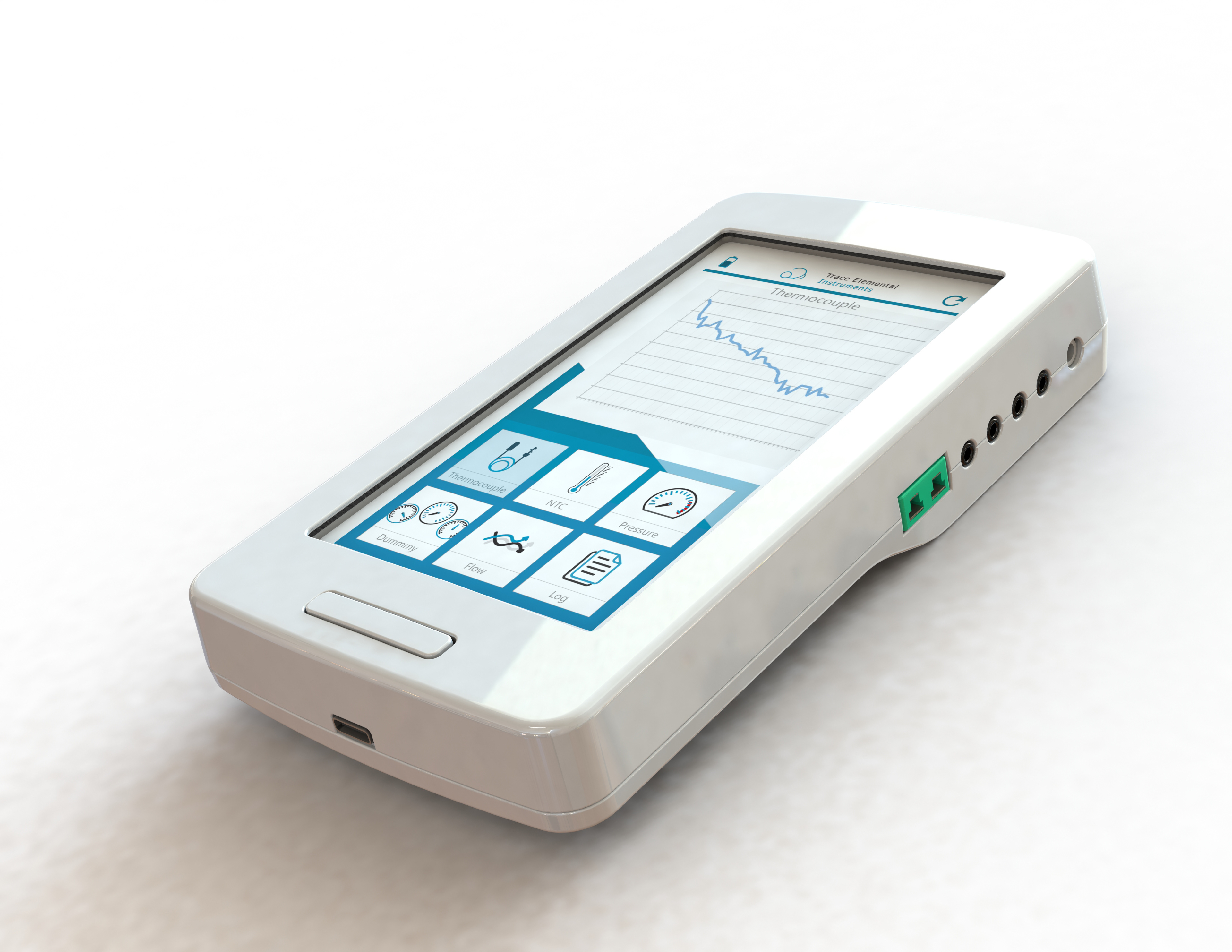

geoptimaliseerde eindmodel
Het ontwerp is geoptimaliseerd met focus op produceerbaarheid en kostenreductie.
De behuizing is aangepast voor betere spuitgietbaarheid: door de vereenvoudiging van de vormgeving zijn schuifdelen in de matrijs niet langer nodig.
Er is een algemene lossingshoek van 4° toegepast, met 2° op ribben en schroefnokken.

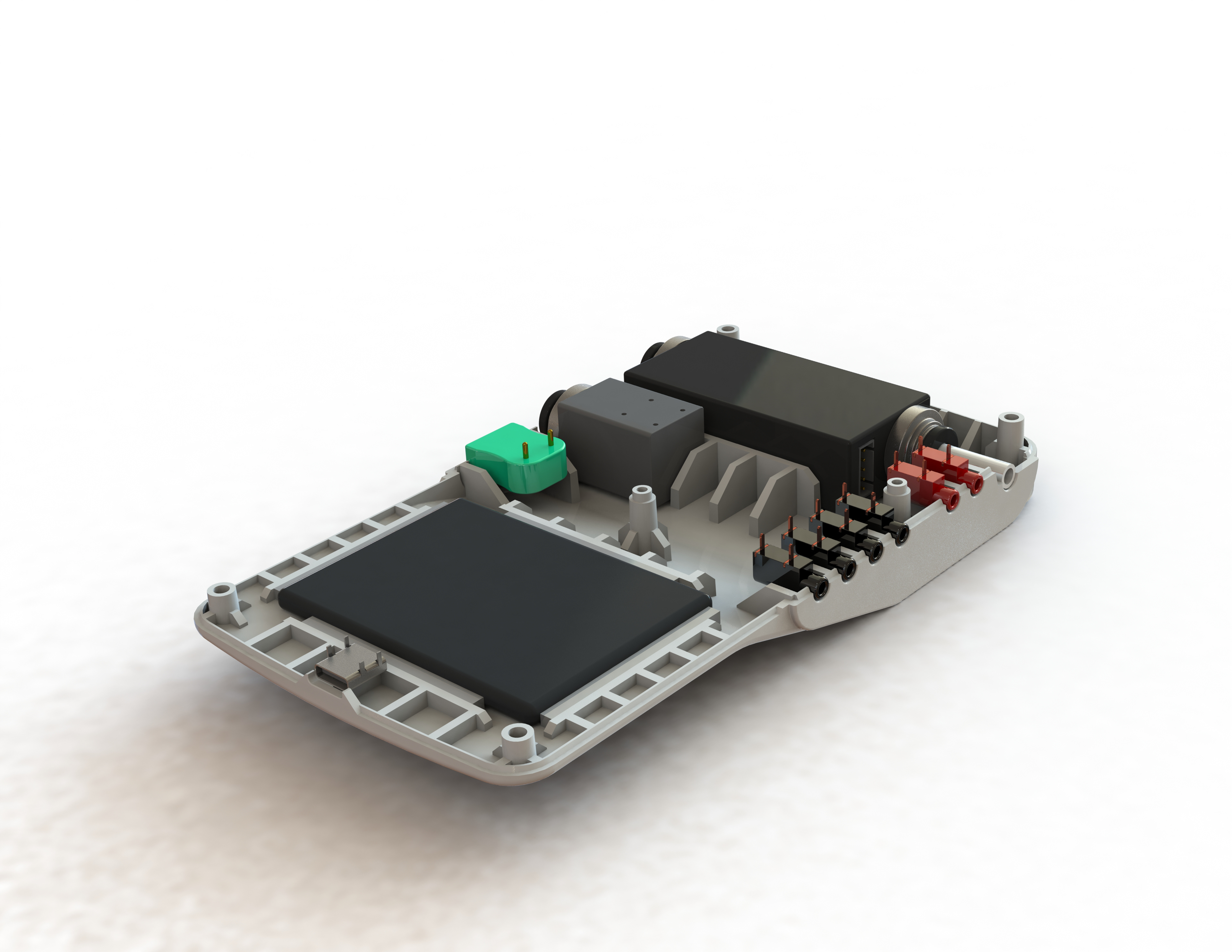

Er zijn kostenefficiëntere componenten gekozen en de interne opbouw is vereenvoudigd, waardoor de assemblage sneller en overzichtelijker verloopt. Bovendien is er meer ruimte gecreëerd voor het aansluiten en netjes wegwerken van bedrading, en zijn er minder schroeven nodig, wat het assemblageproces verder versnelt

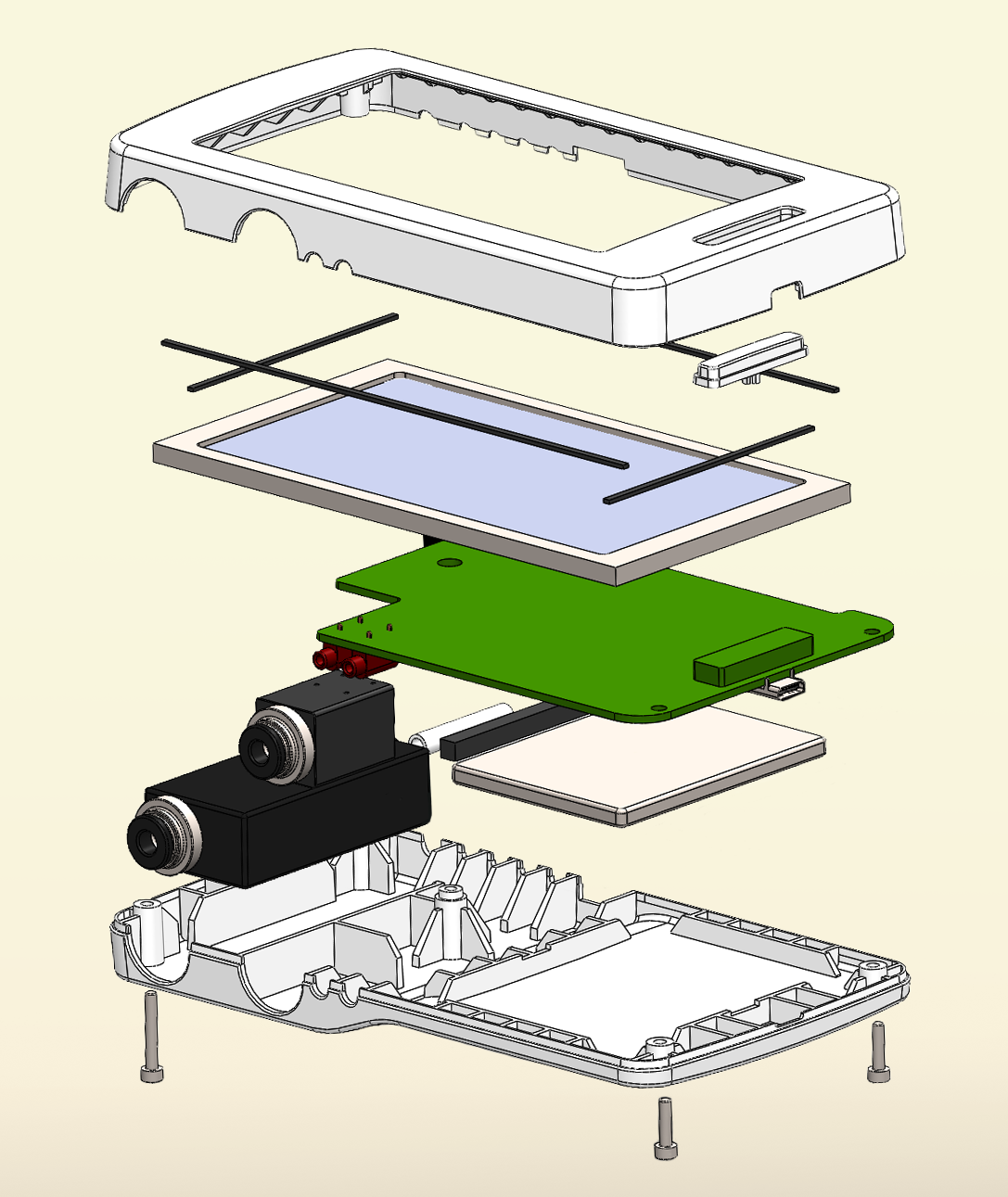

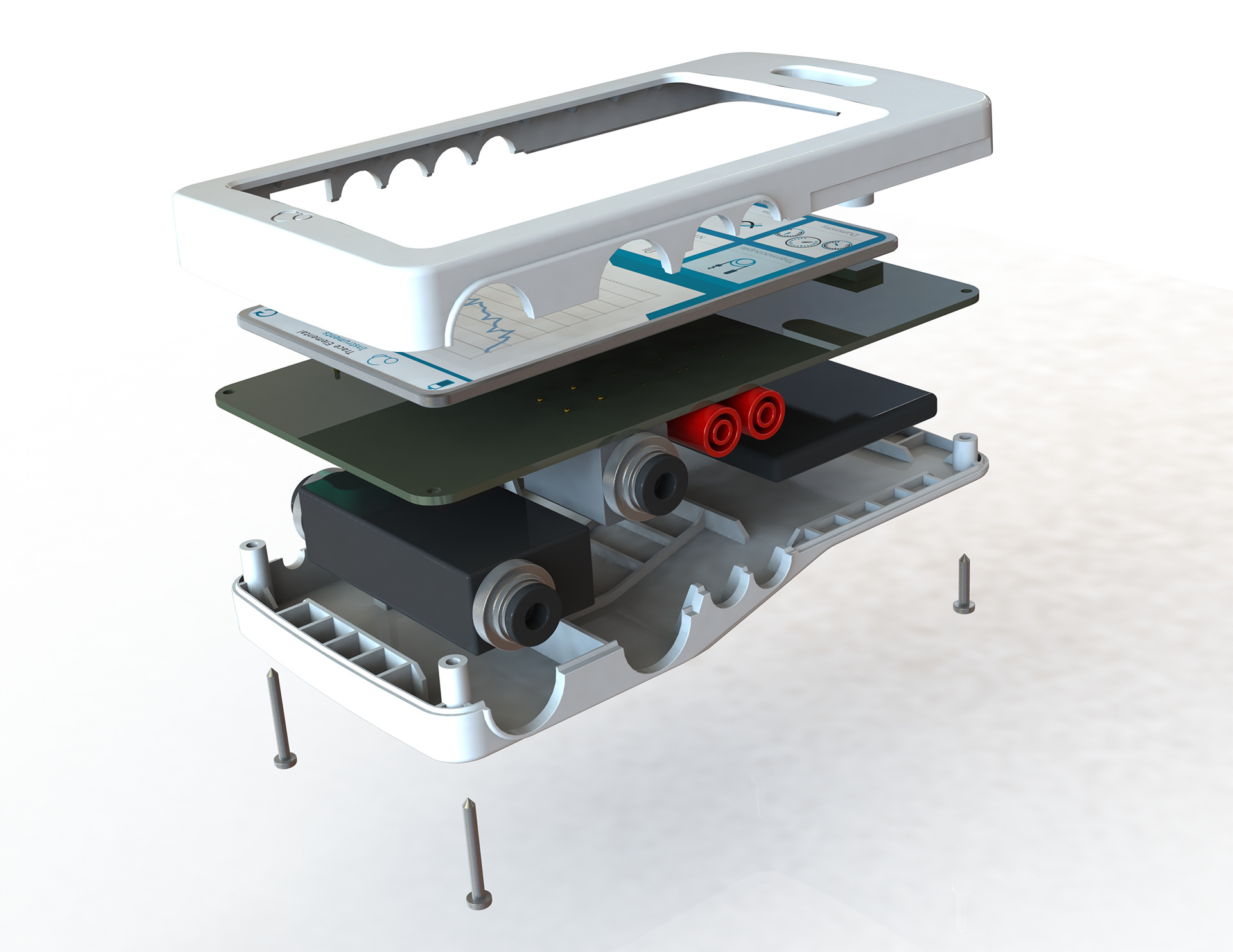

exploded view

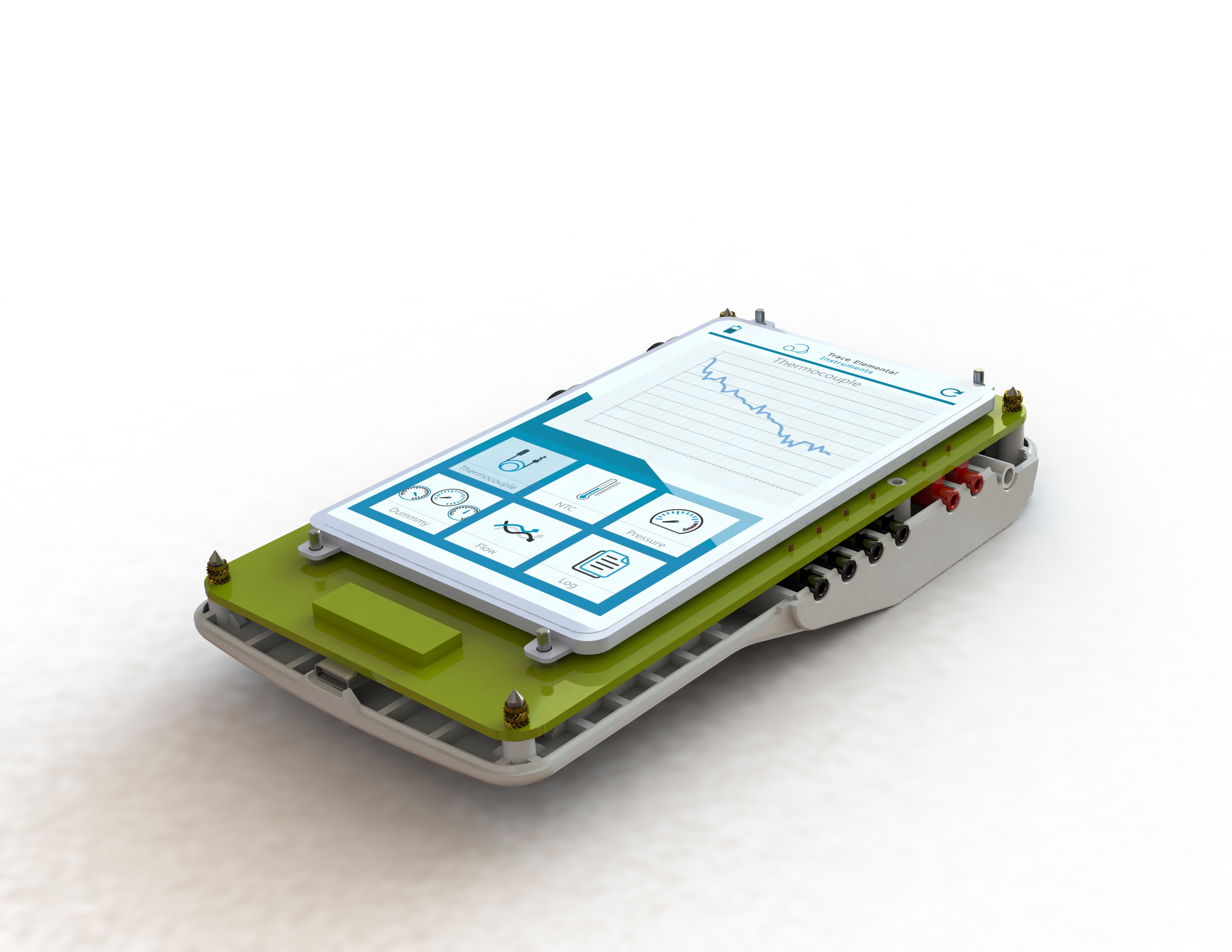

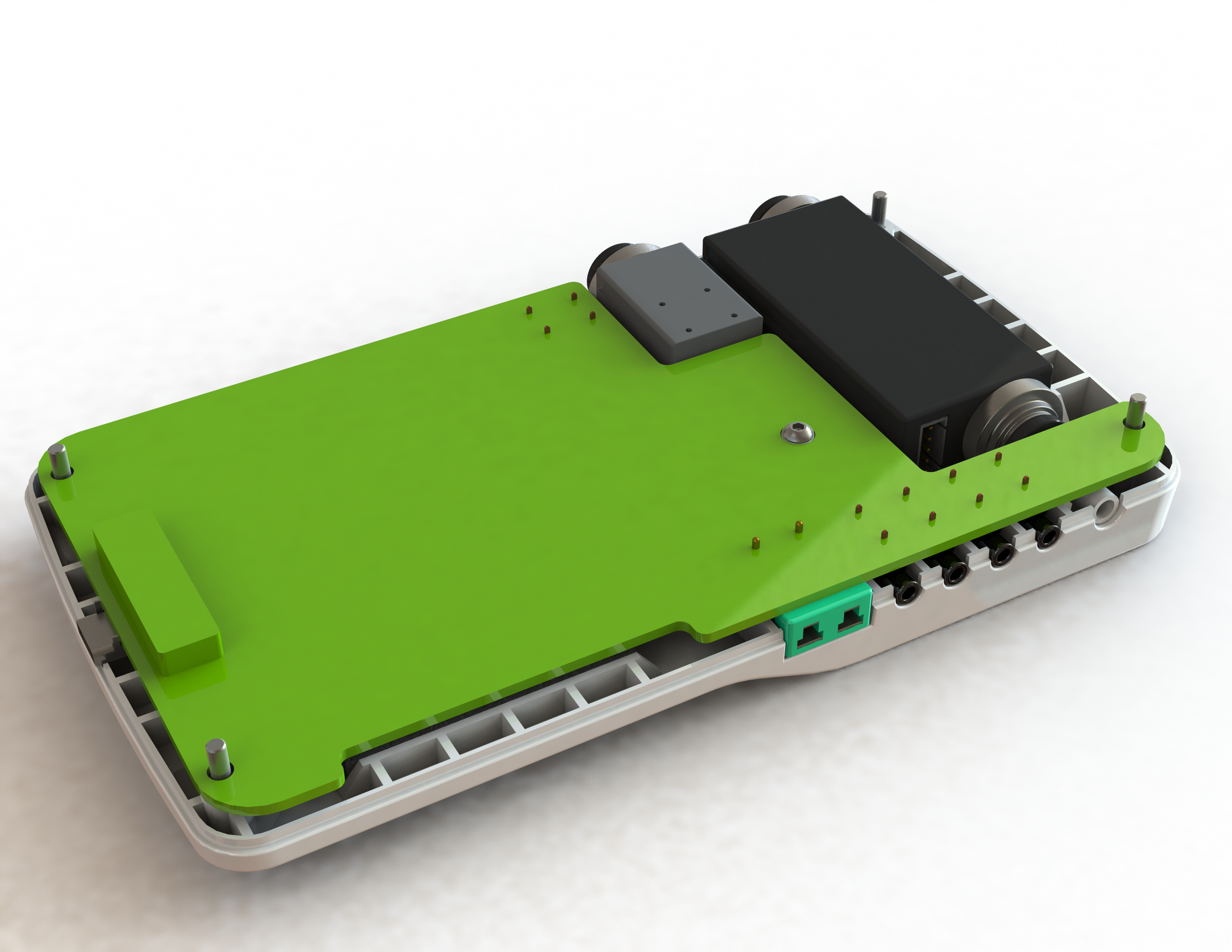

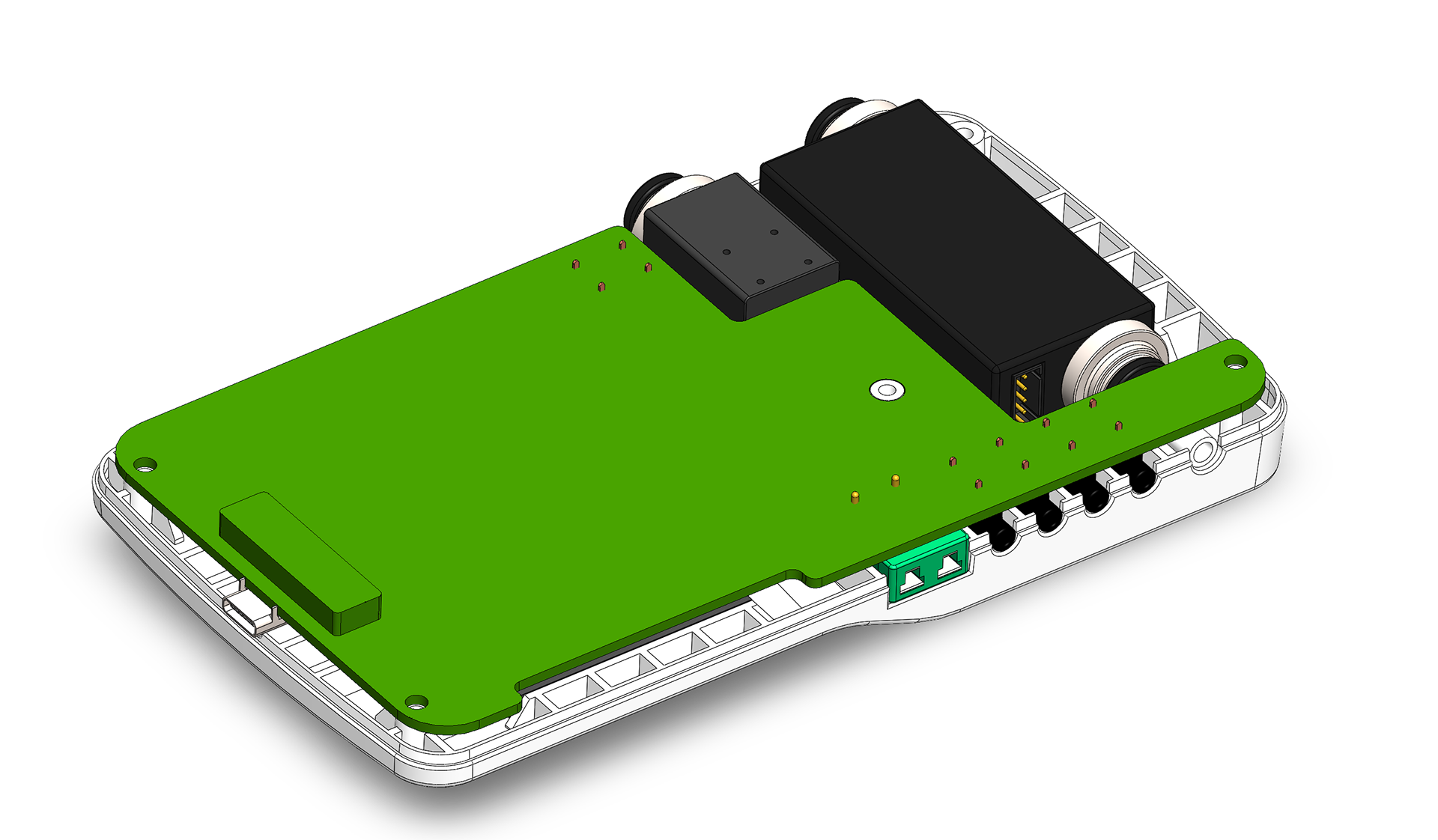

pcb

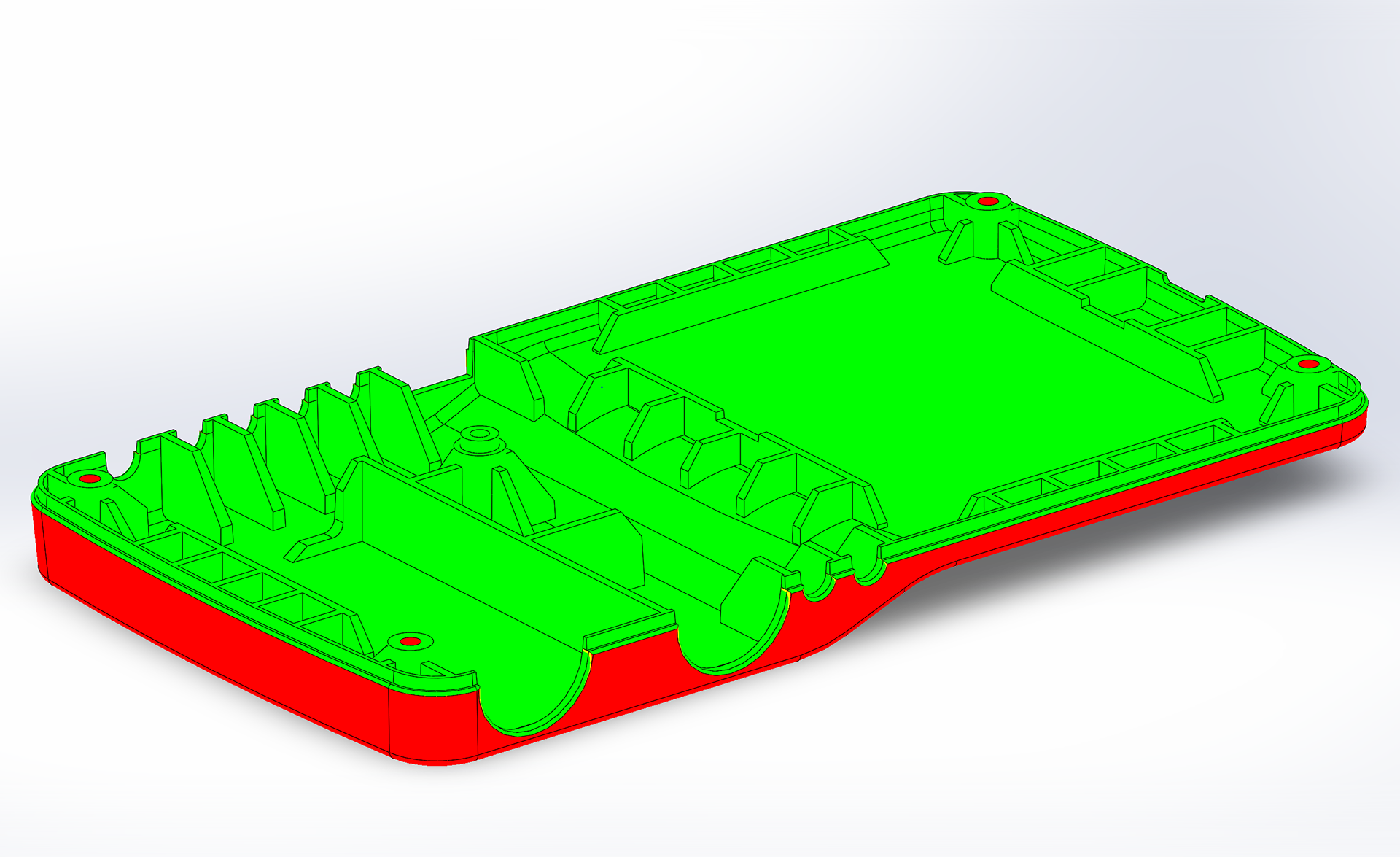

draft angle analysis

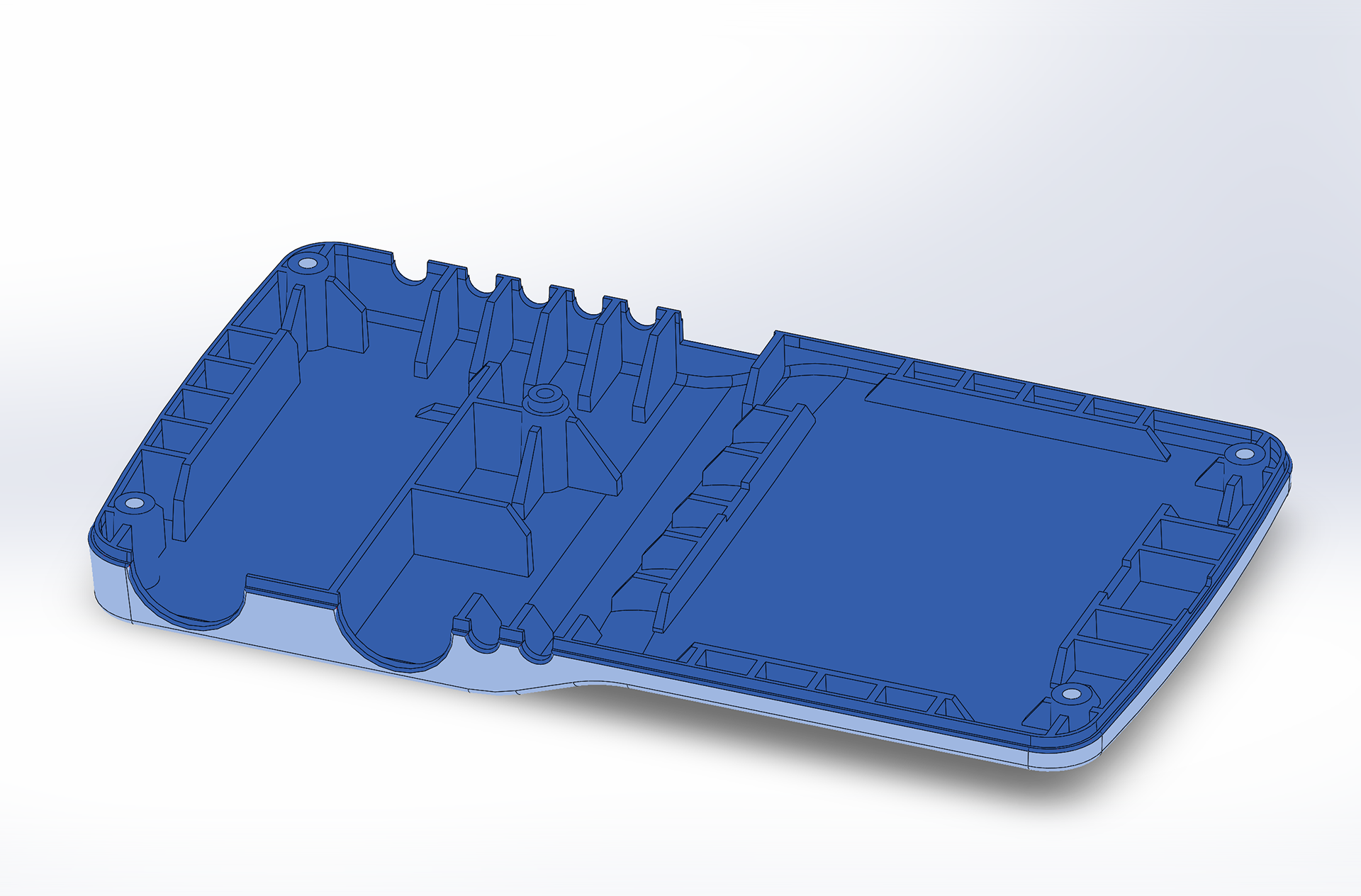

undercut analysis

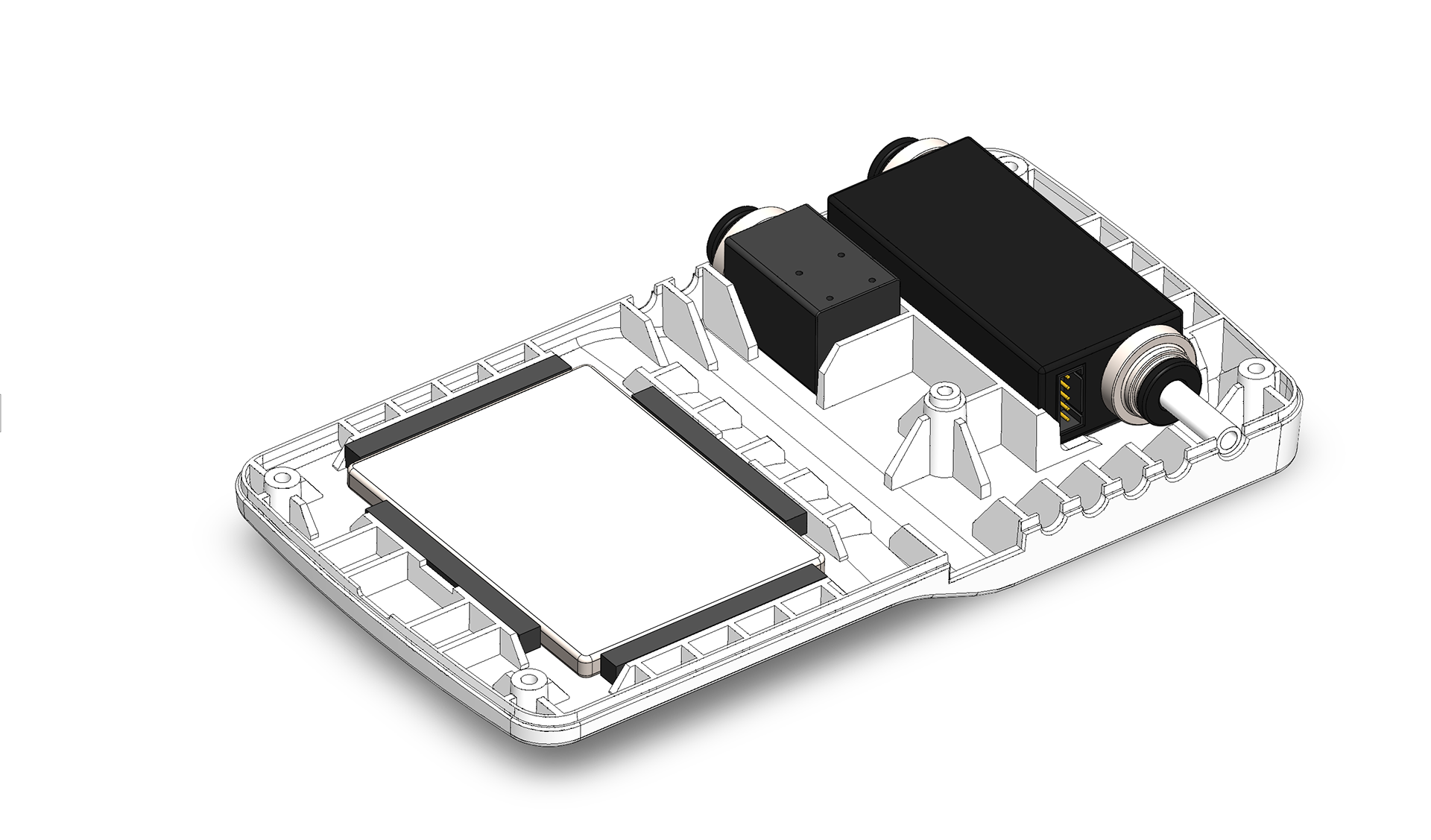

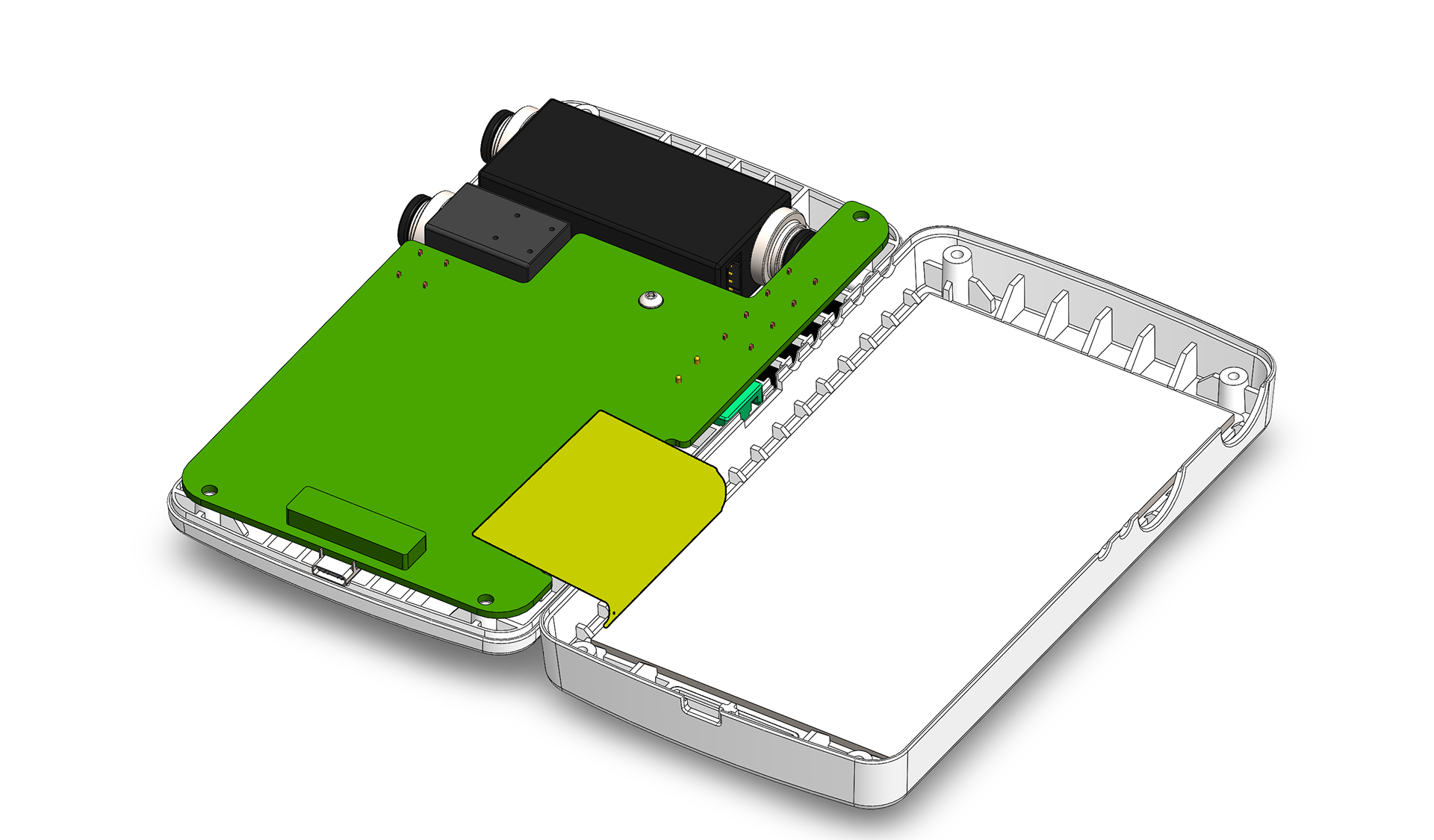

assemblage
