UNIVERSAL UNDERWATER HOUSING

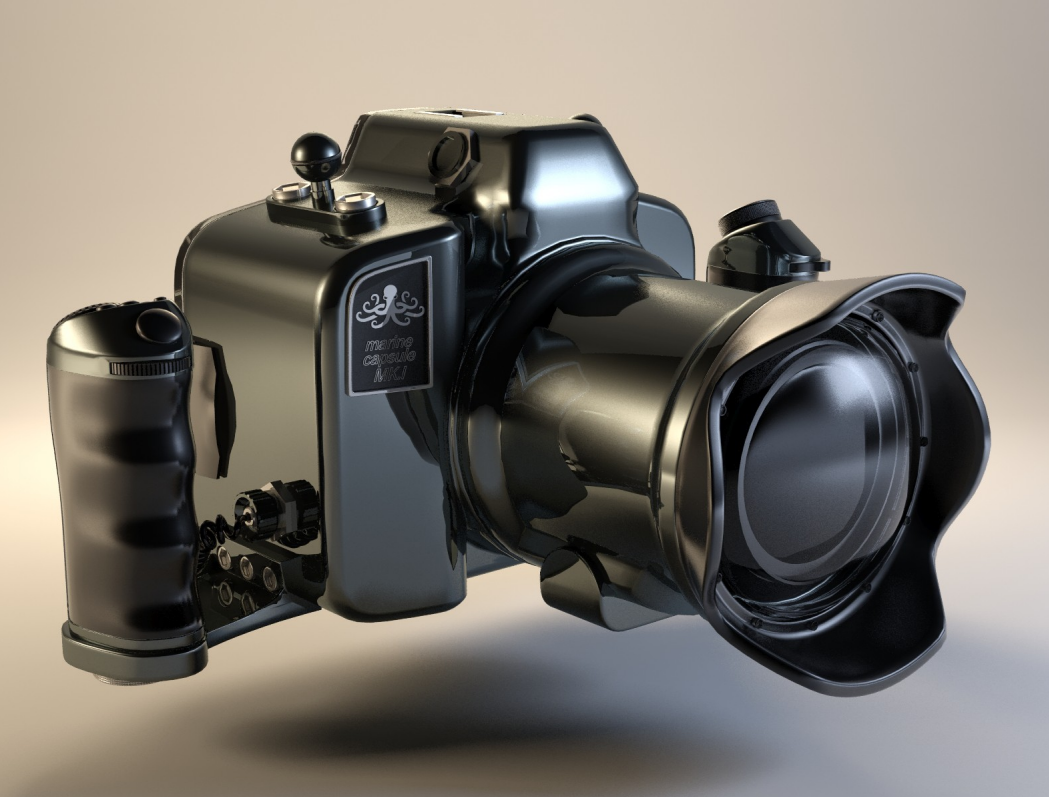

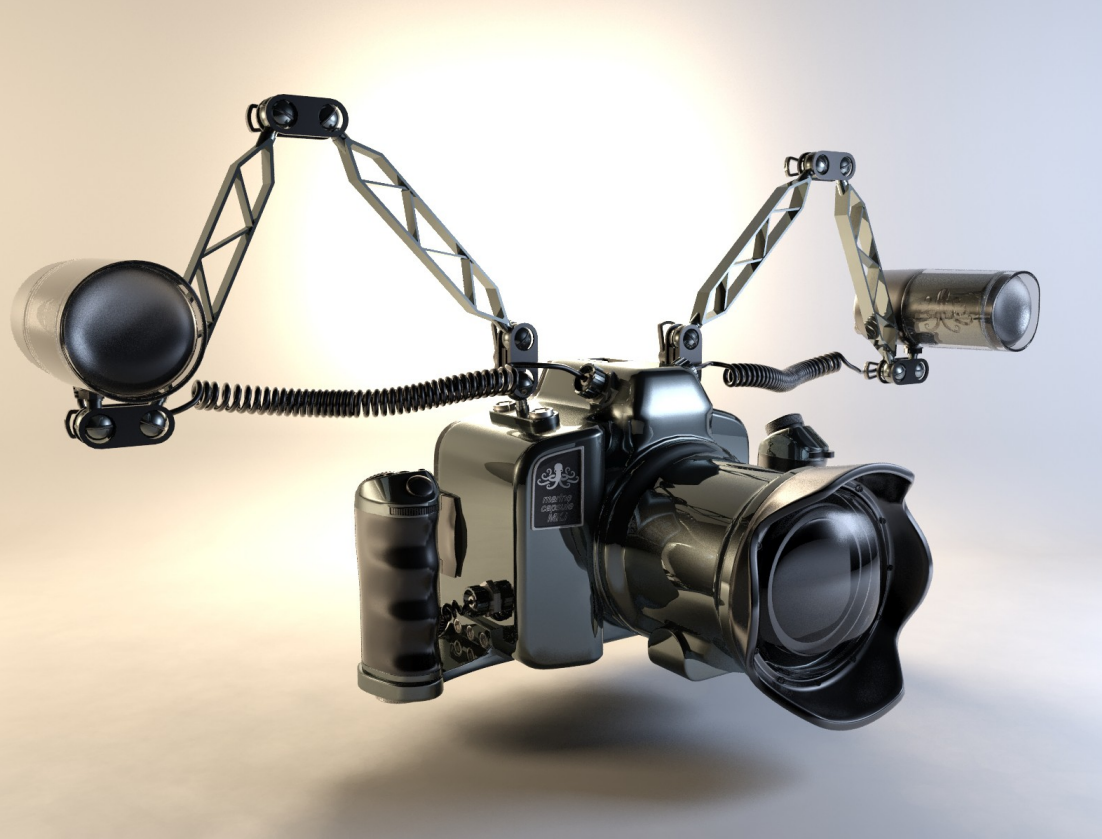

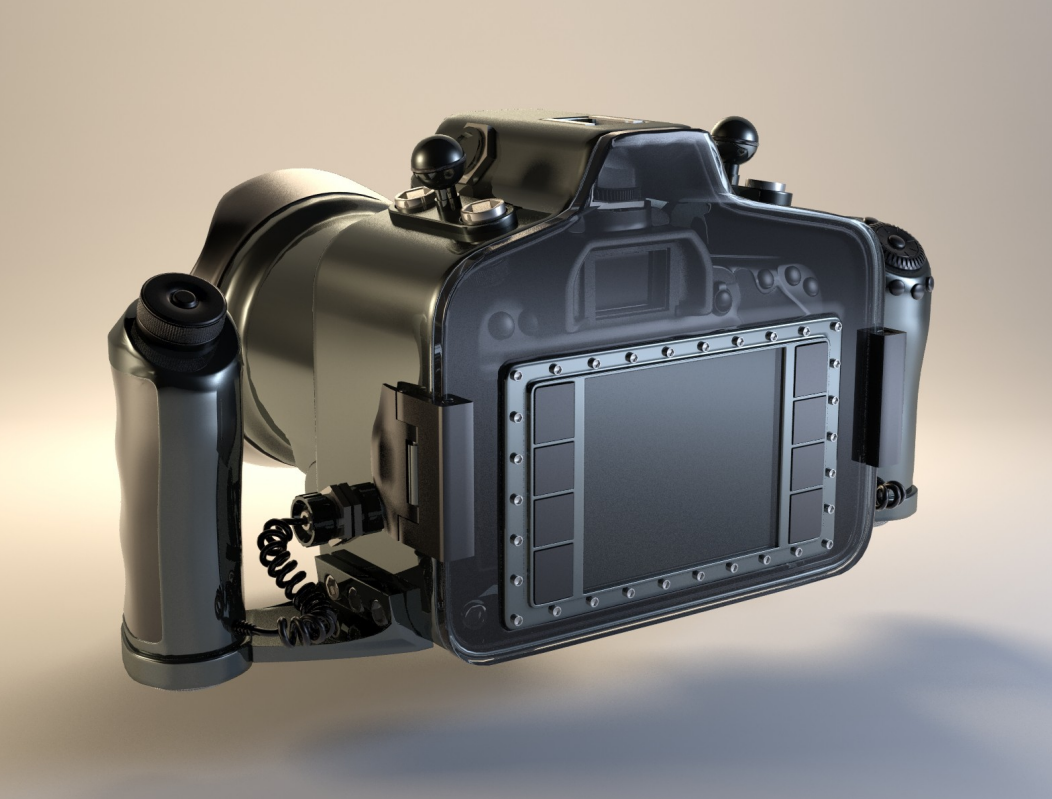

Ontwerp van een universele onderwaterbehuizing voor spiegelreflexcamera’s.
Bestaande producten zijn vaak duur en geschikt voor slechts één cameramodel. Bij conventionele behuizingen worden knoppen mechanisch doorgevoerd naar waterdichte bedieningselementen aan de buitenkant, wat vaak leidt tot complexe constructies die per cameramodel verschillen.

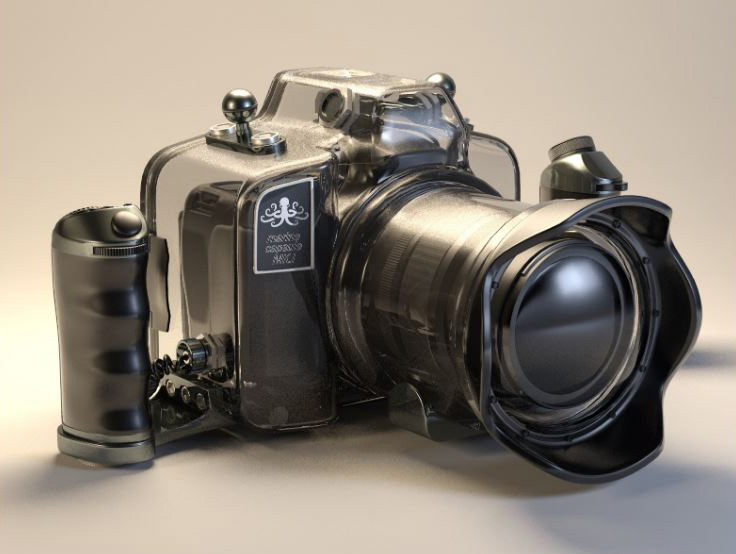

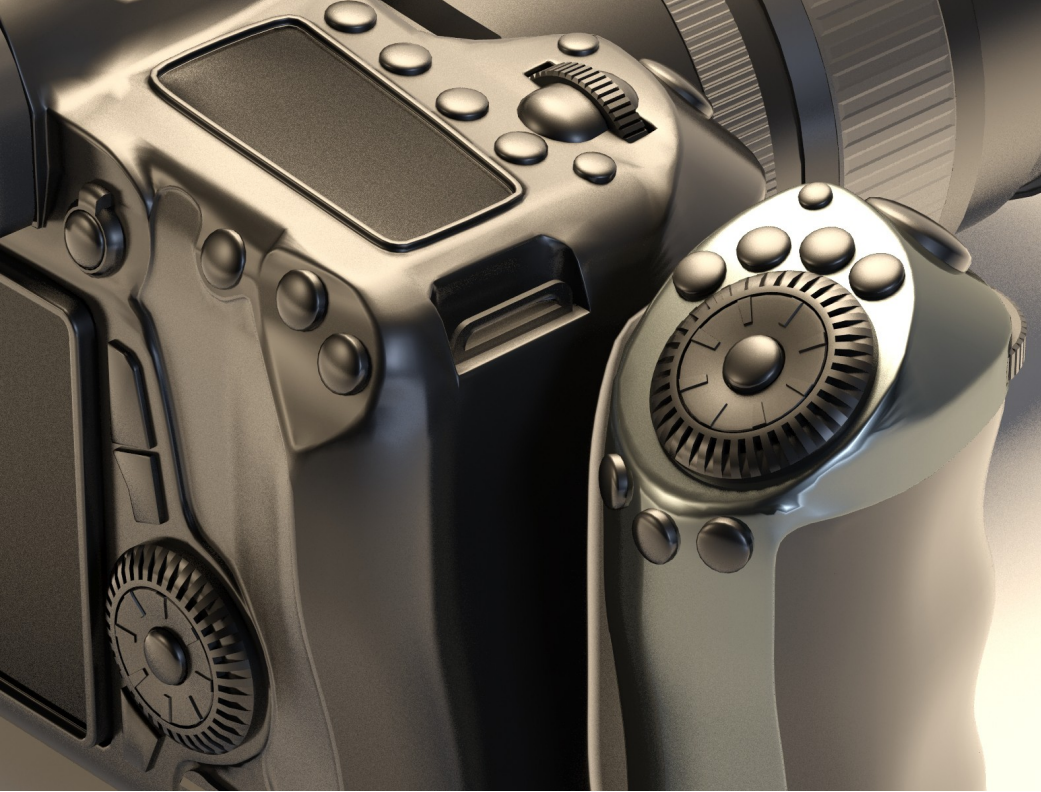

In dit ontwerp zijn waterdichte knoppen gemonteerd op een extern besturingselement dat op de behuizing is bevestigd. Deze knoppen sturen de camera direct aan via een waterdichte verbinding.

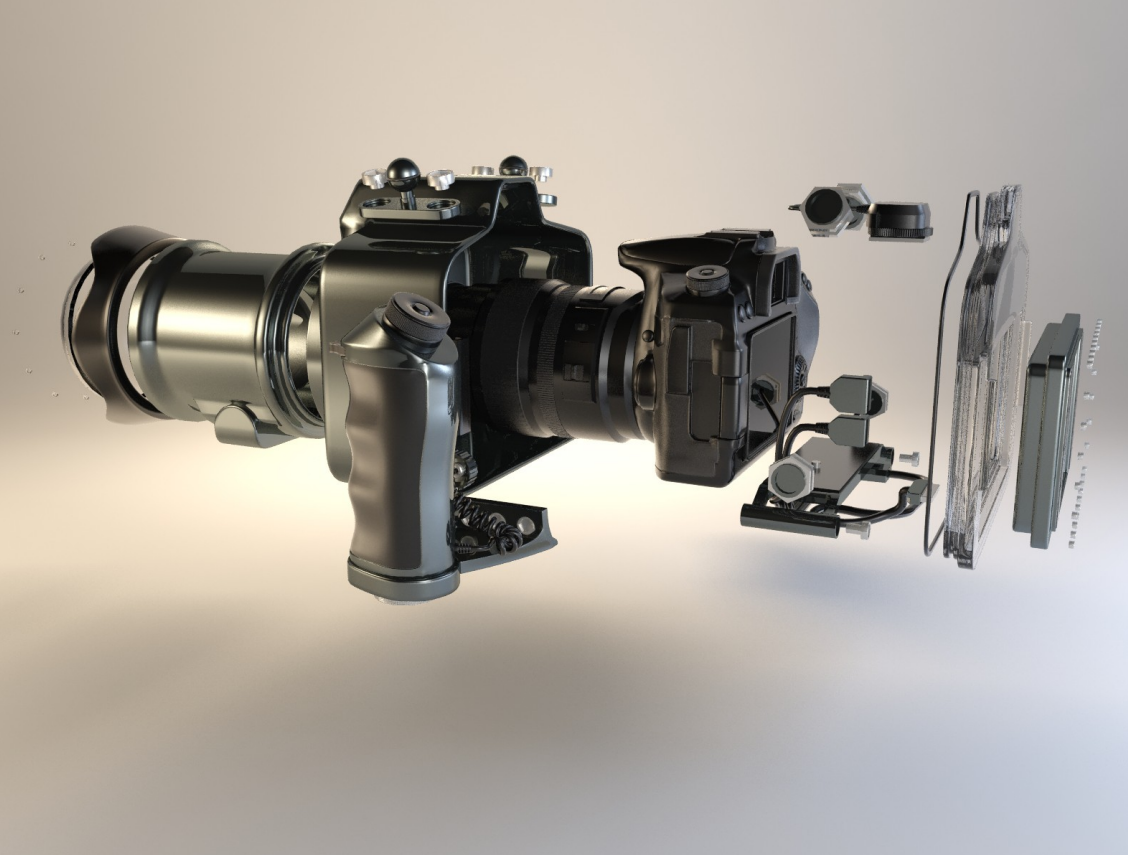

De camera wordt geplaatst op een model-specifiek bracket, zodat de lens altijd in het midden van de behuizing uitkomt, ongeacht het cameratype.
Het ontwerp onderzoekt zo de mogelijkheden voor een flexibele en universele onderwaterbehuizing.
3ds max projecten

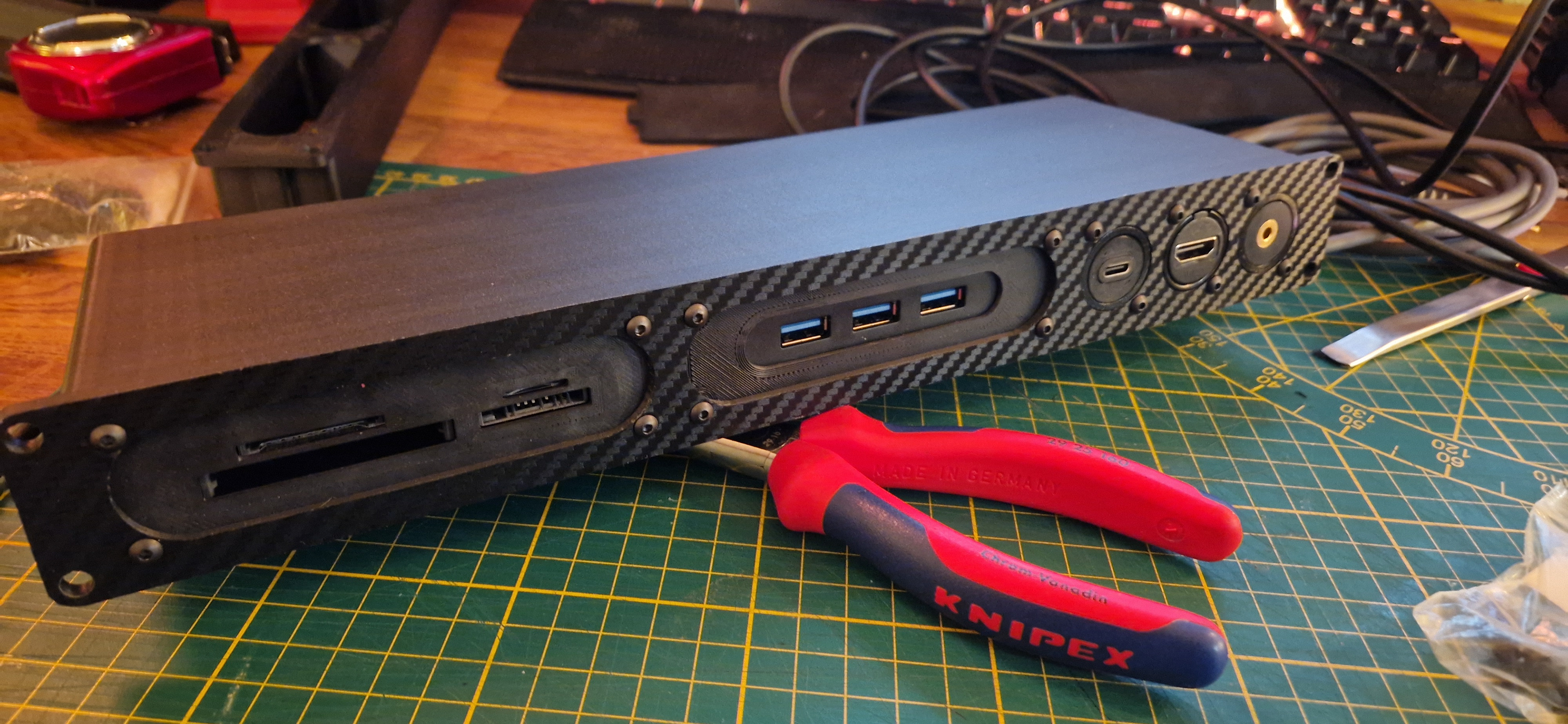

behuizing voor randapparatuur
een compacte behuizing om verschillende losse apparaten op één plek te integreren.

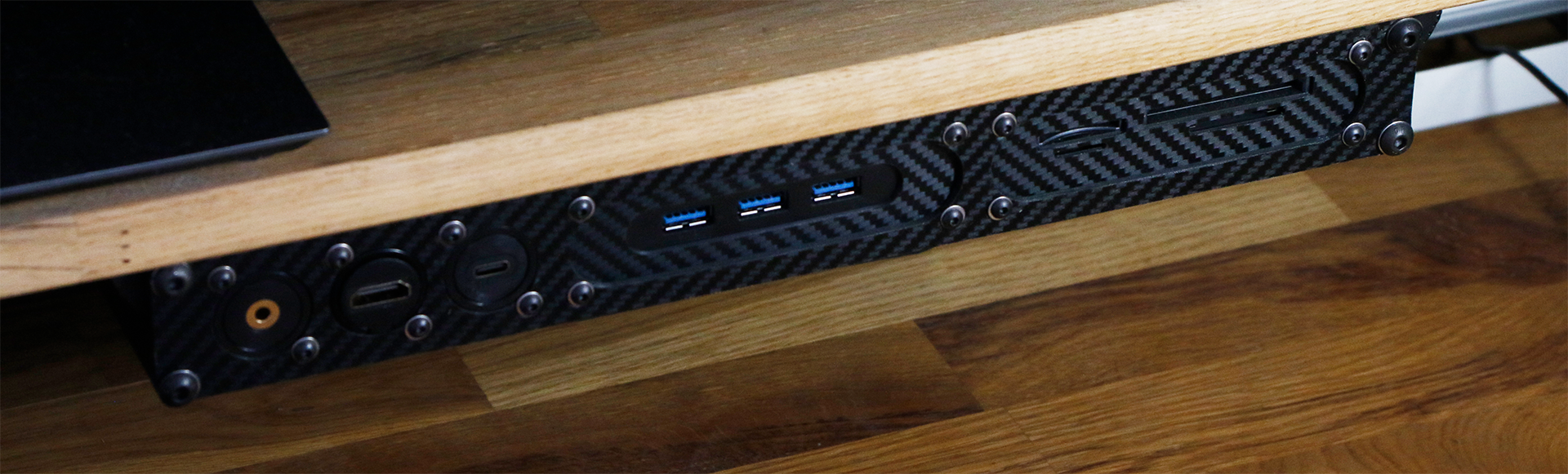

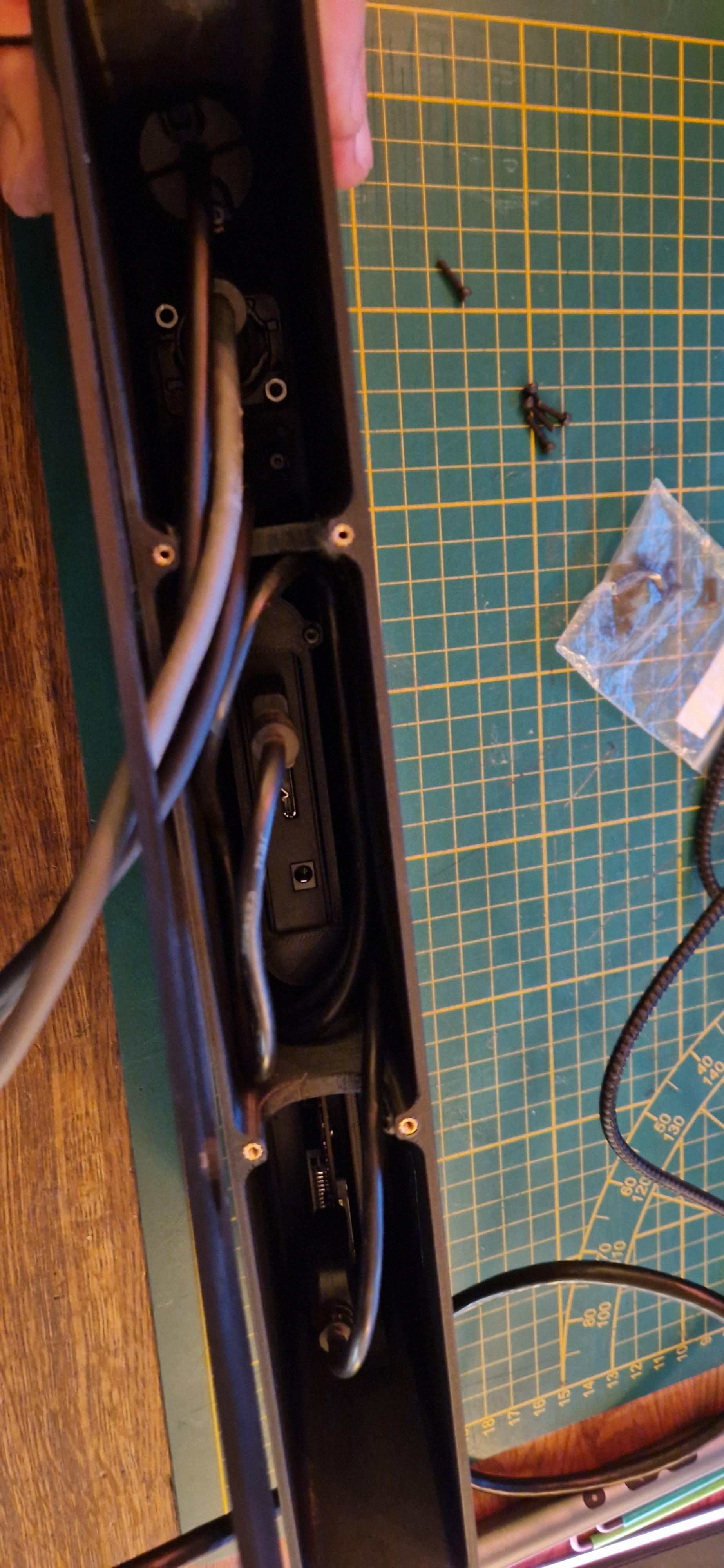

Geïnspireerd op D-sub panel mounts is het ontwerp opgebouwd als een modulair systeem, waarbij aansluitingen en apparaten eenvoudig uitwisselbaar zijn.
functies:

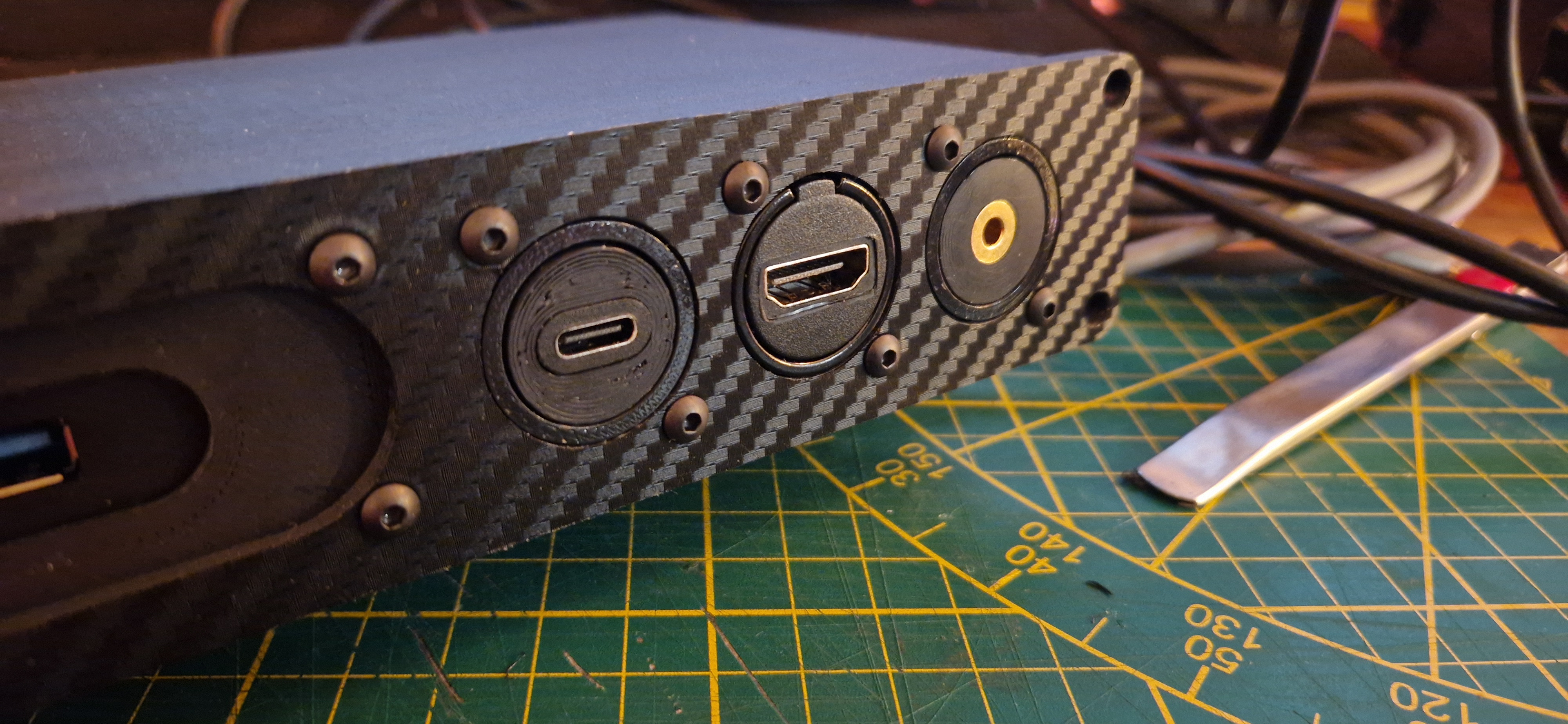

⦁ Cardreader
⦁ USB-hub & USB-C poort
⦁ HDMI-poort voor tekentablet
⦁ Jack-aansluiting voor koptelefoon
⦁ Cardreader
⦁ USB-hub & USB-C poort
⦁ HDMI-poort voor tekentablet
⦁ Jack-aansluiting voor koptelefoon
Het resultaat is een overzichtelijke hub waarin alle apparaten netjes zijn verwerkt, met eenvoudige vormgeving en gemakkelijke toegang tot alle aansluitingen.
portable ro filter
Een reverse-osmosis (RO) filter wordt gebruikt om kraanwater te ontdoen van mineralen. Bestaande filters zijn meestal bedoeld voor inbouw en hebben een fragiel ophangsysteem.

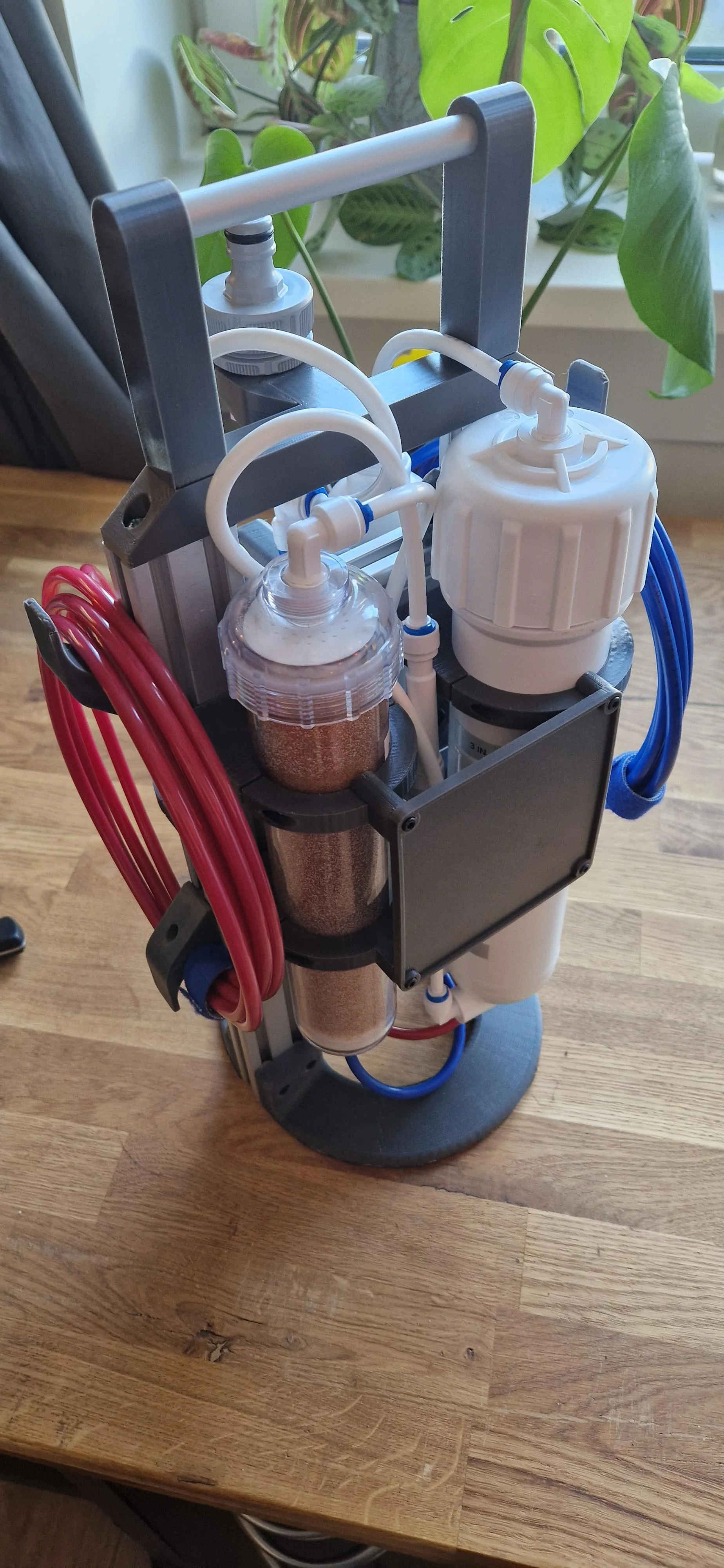

Dit ontwerp gebruikt een aluminium frame met ABS-brackets, waardoor het filter robuust en draagbaar is. Het kan op vrijwel elke kraan worden aangesloten via een reguliere tuinslang, en de twee slangen voor schoon en vuil water kunnen eenvoudig worden opgeborgen.
Een geïntegreerde drukmeter toont de waterdruk, zodat het volume RO-water per uur eenvoudig kan worden berekend. Dankzij het ingebouwde handvat is het filter makkelijk te verplaatsen.
self centering spool holder
Deze spoelhouder voor een 3D-printer is ontworpen als compact en functioneel alternatief voor veel bestaande ontwerpen. Veel oplossingen zijn onnodig groot, weinig stijf en leunen sterk op geprinte features voor hun constructie. Daarnaast zijn ze vaak slecht printbaar, met problematische overhangs of een grote hoeveelheid supportmateriaal. Dit leidt tot inconsistente resultaten en een onbetrouwbare werking waarbij de spoel van de houder kan lopen.

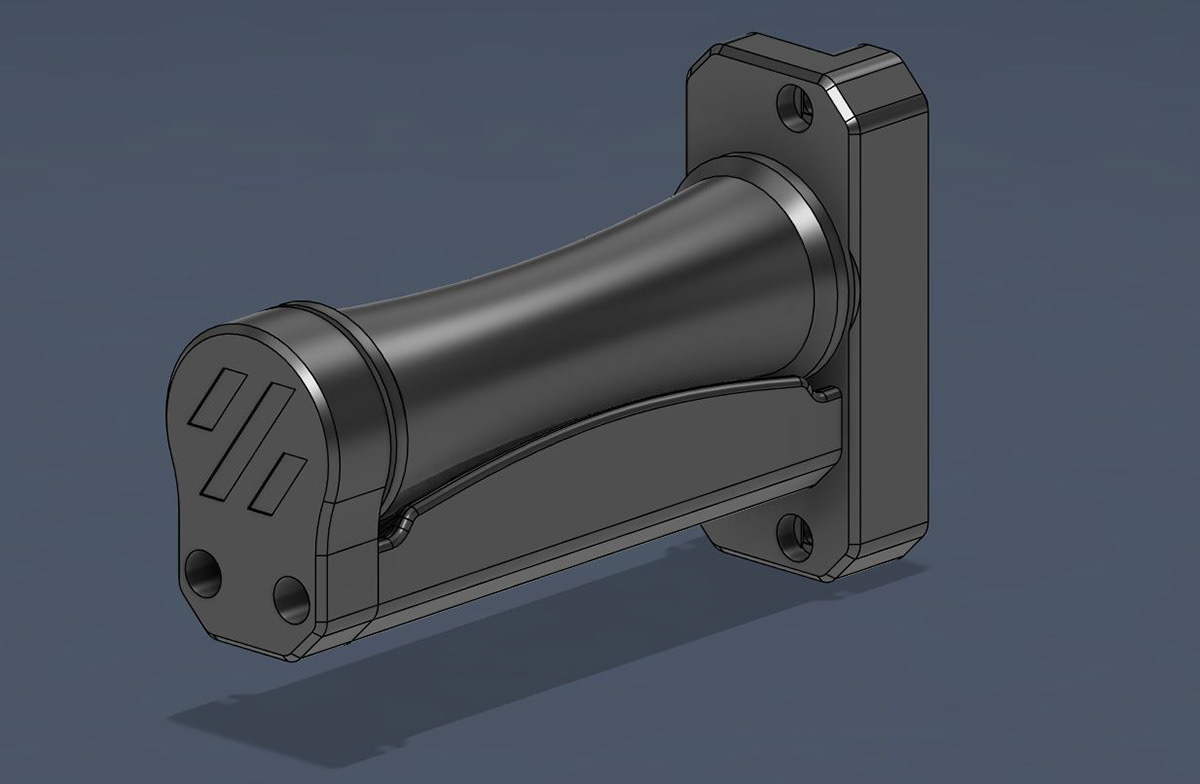

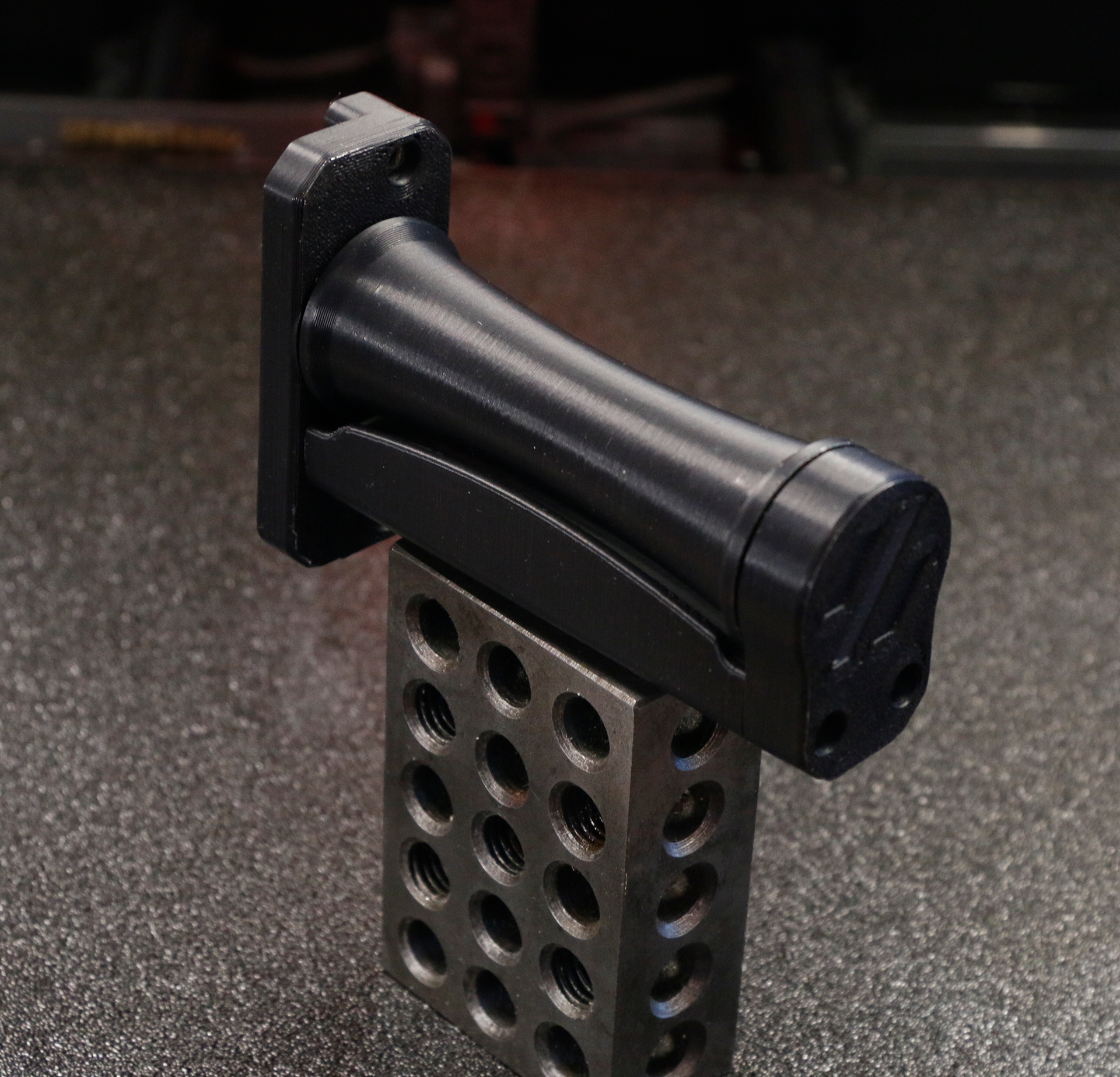

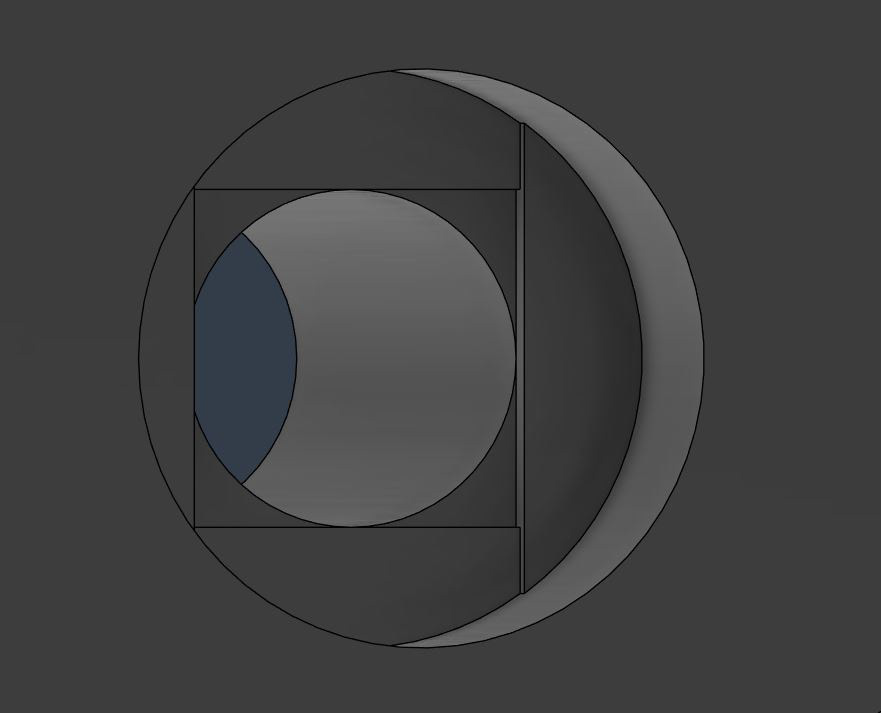

In dit ontwerp is gekozen voor een stijve en logische constructie, met een roller die een holle vorm heeft zodat de spoel automatisch naar het midden wordt geleid en zichzelf centreert tijdens gebruik.
DFM FOR FDM

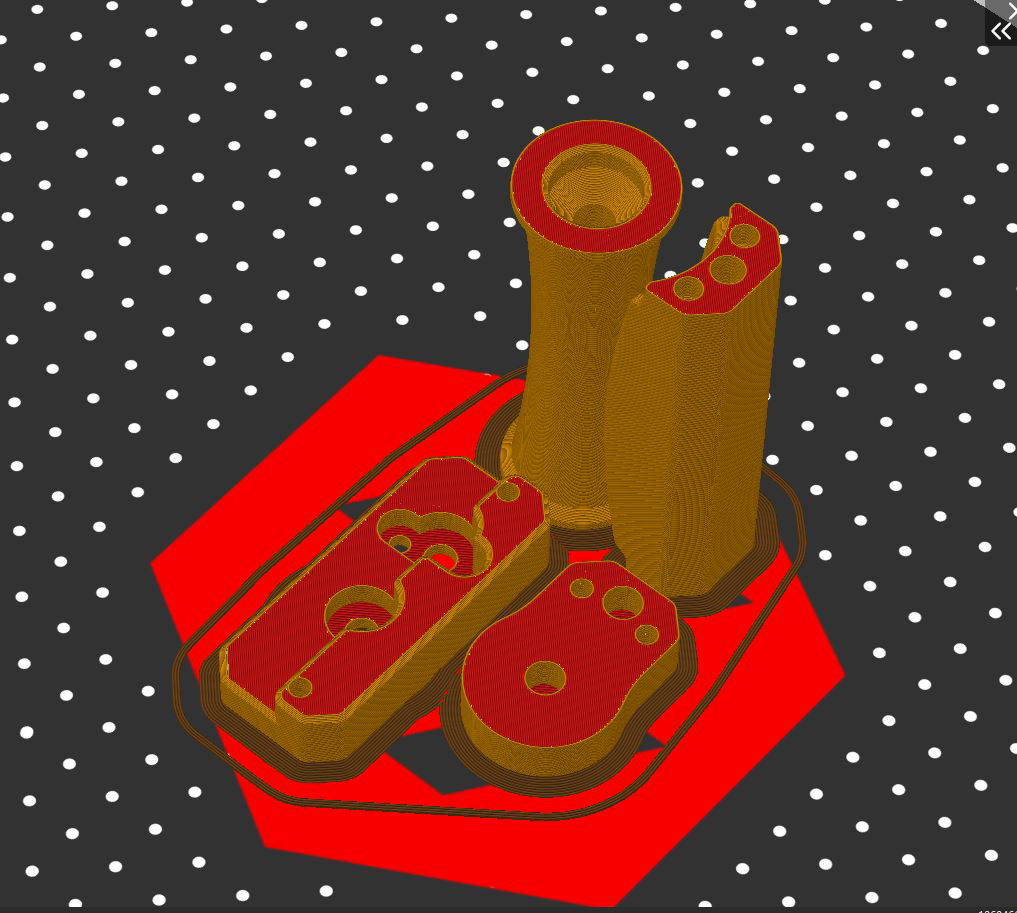

Het ontwerp is geoptimaliseerd voor 3D-printen zonder support.
Overhangs zijn bewust beperkt tot maximaal 45 graden.

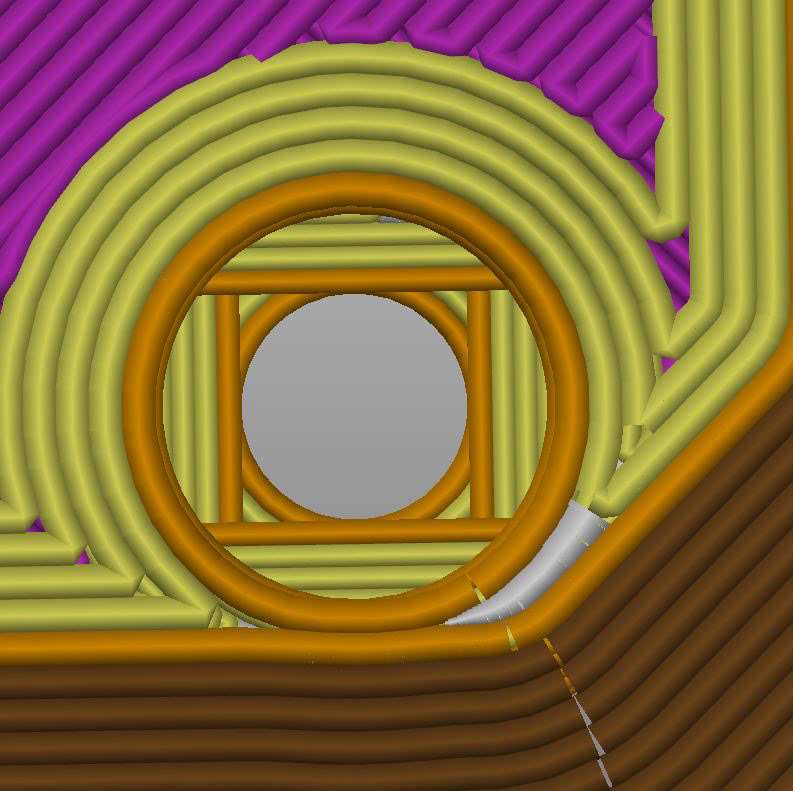

Enkele schroefgaten bevatten een overhang van 90 graden, maar zijn zo vormgegeven dat ze alsnog zonder support geprint kunnen worden.
Het resultaat is een betrouwbaar printproces zonder nabewerking.

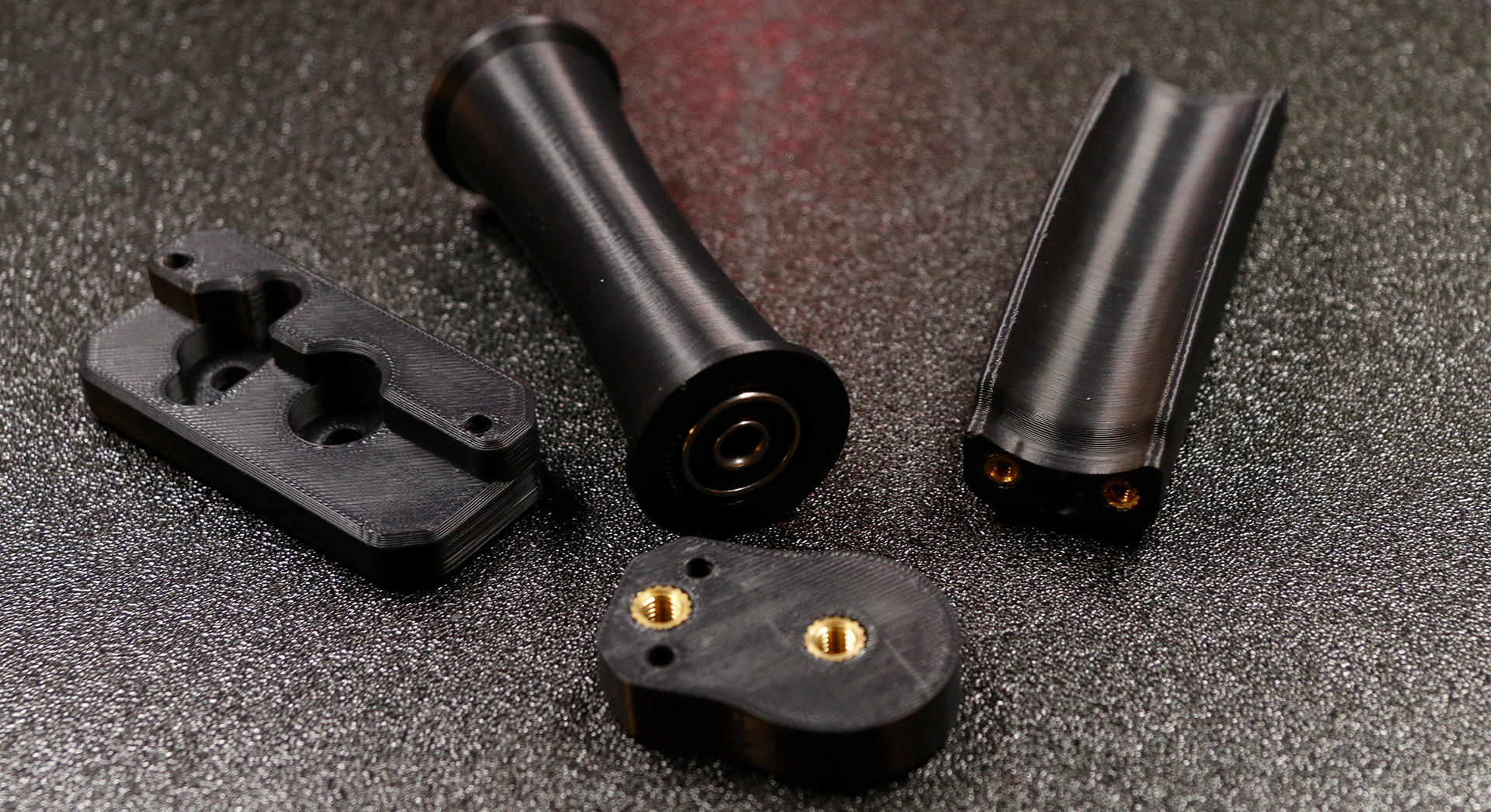

De geprinte onderdelen zijn uitgevoerd in ASA
DFA
Voor de constructie is gekozen voor extra stijfheid en duurzaamheid.

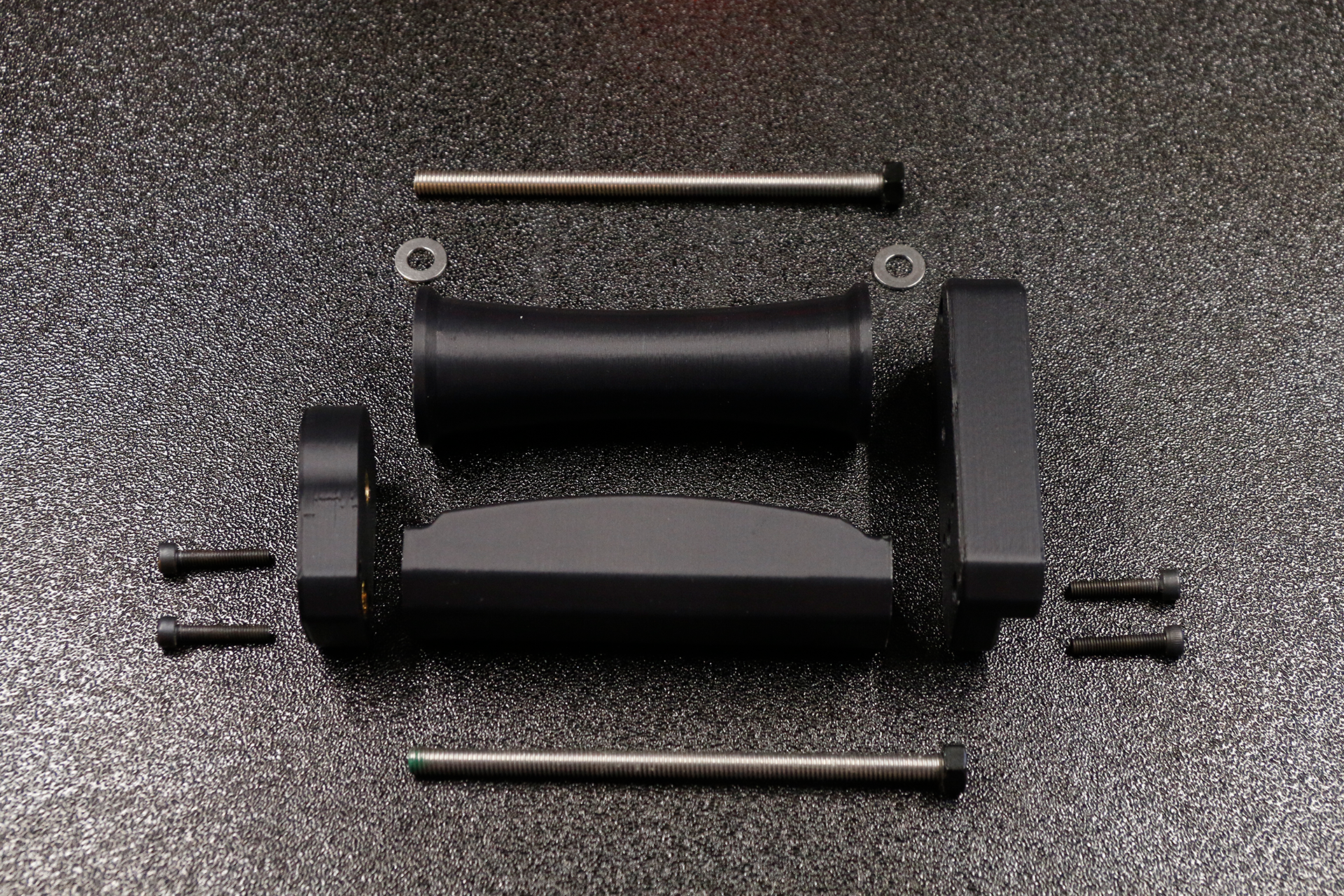

Twee draadeinden lopen door het ontwerp en vormen een solide basis;
Twee draadeinden lopen door het ontwerp en vormen een solide basis;
een van deze draadeinden functioneert tevens als as en loopt door beide 625-2RS lagers, die aan weerszijden van de roller in een press-fit gat zijn gemonteerd. Om speling te voorkomen is aan beide kanten een 1 mm shim ring geplaatst.
In combinatie met schroeven en heat-set inserts ontstaat een robuuste, goed demonteerbare assemblage.
De geprinte onderdelen zijn uitgevoerd in ASA
