de GSH-18-li is ontworpen in opdracht van robert bosch gmbh.
de opdrachtgever was op zoek naar inspiratie voor een nieuw type zaag voor isolatiemateriaal
momenteel is het gebruikelijk om een reciprozaag of decoupeerzaag te gebruiken

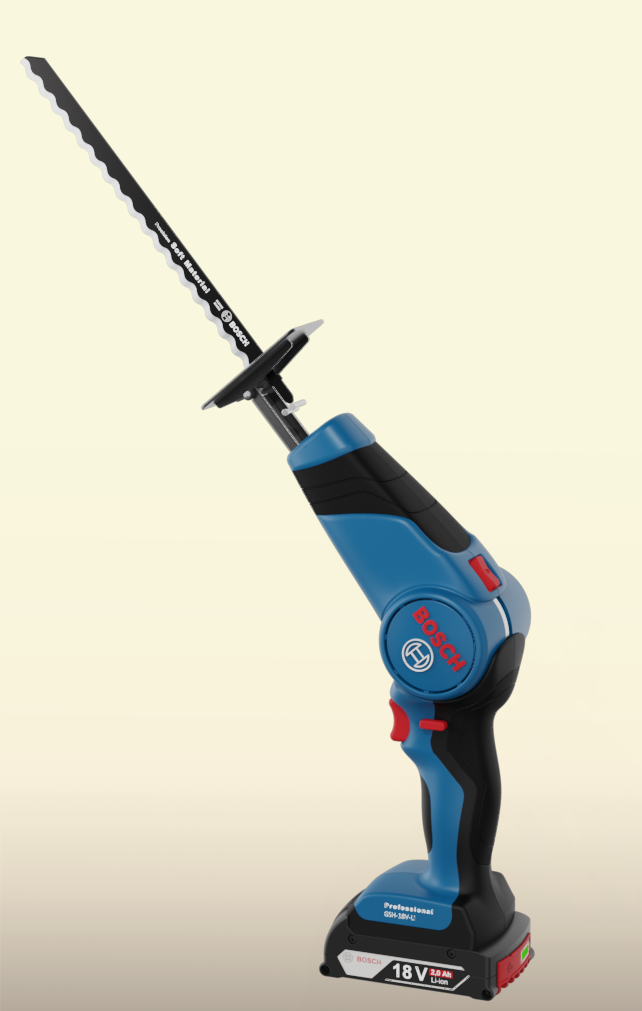

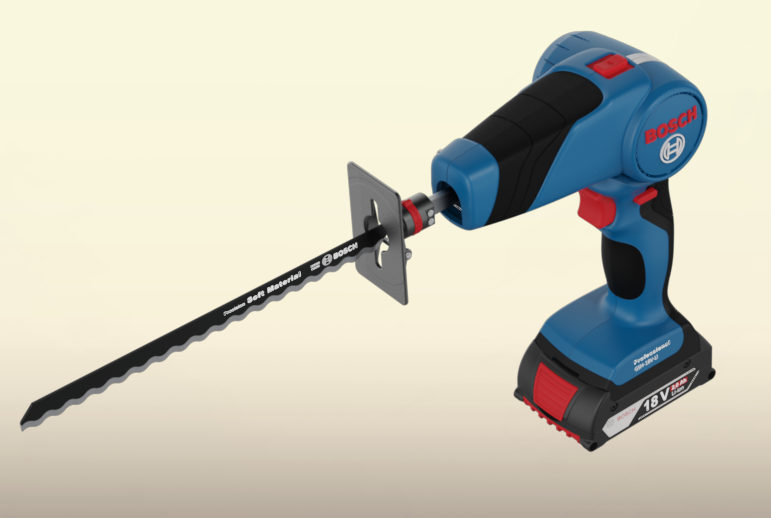

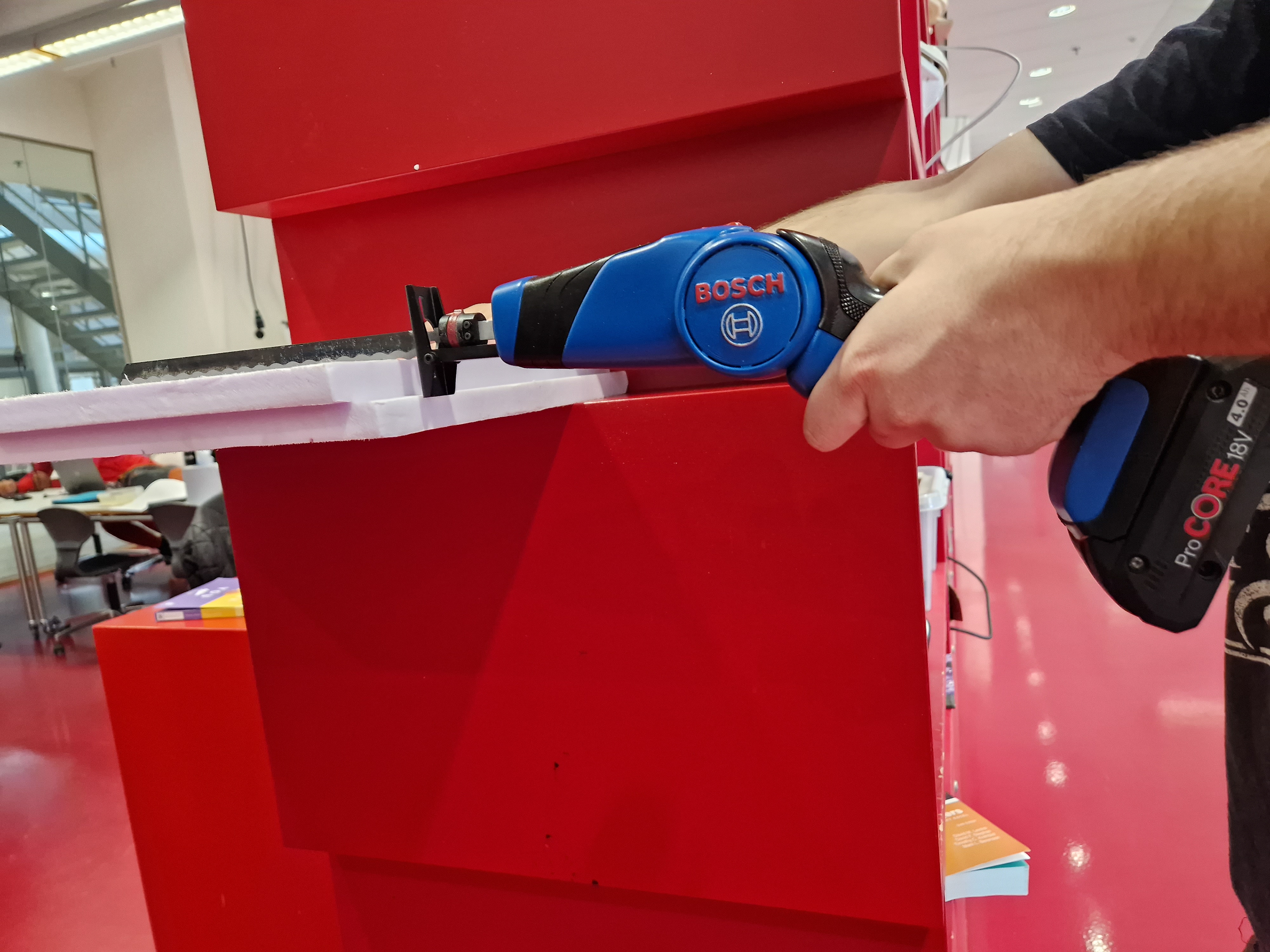

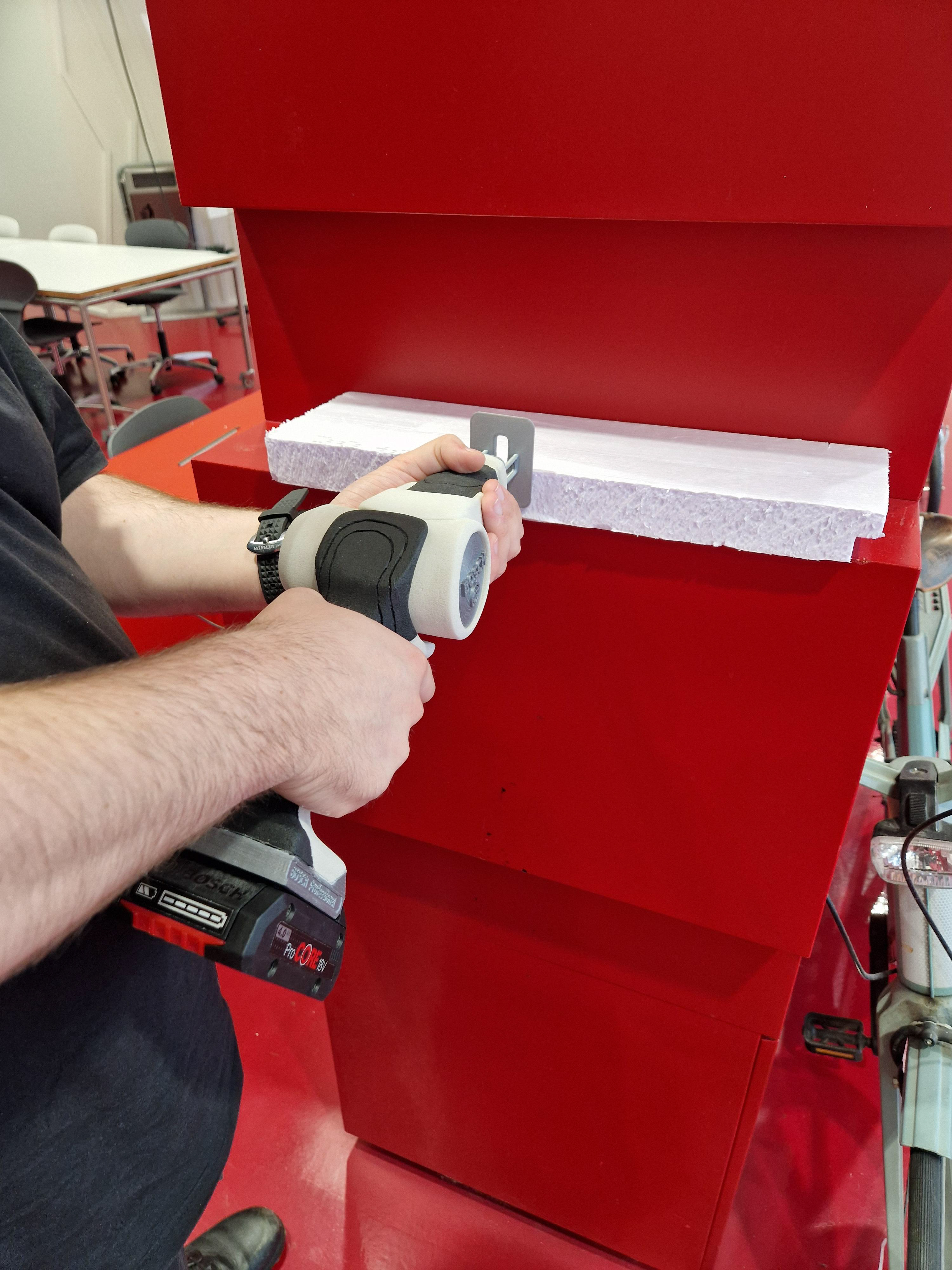

de GSH-18V-LI combineert beide in een enkel apparaat. met een druk op de knop kan de kop van de zaag onder verschillende hoeken worden versteld. en zo veranderen van een decoupeerzaag naar een reciprozaag
bosch gsh-18v-li
Robert Bosch GmbH
2023
10 weken
group project
werking

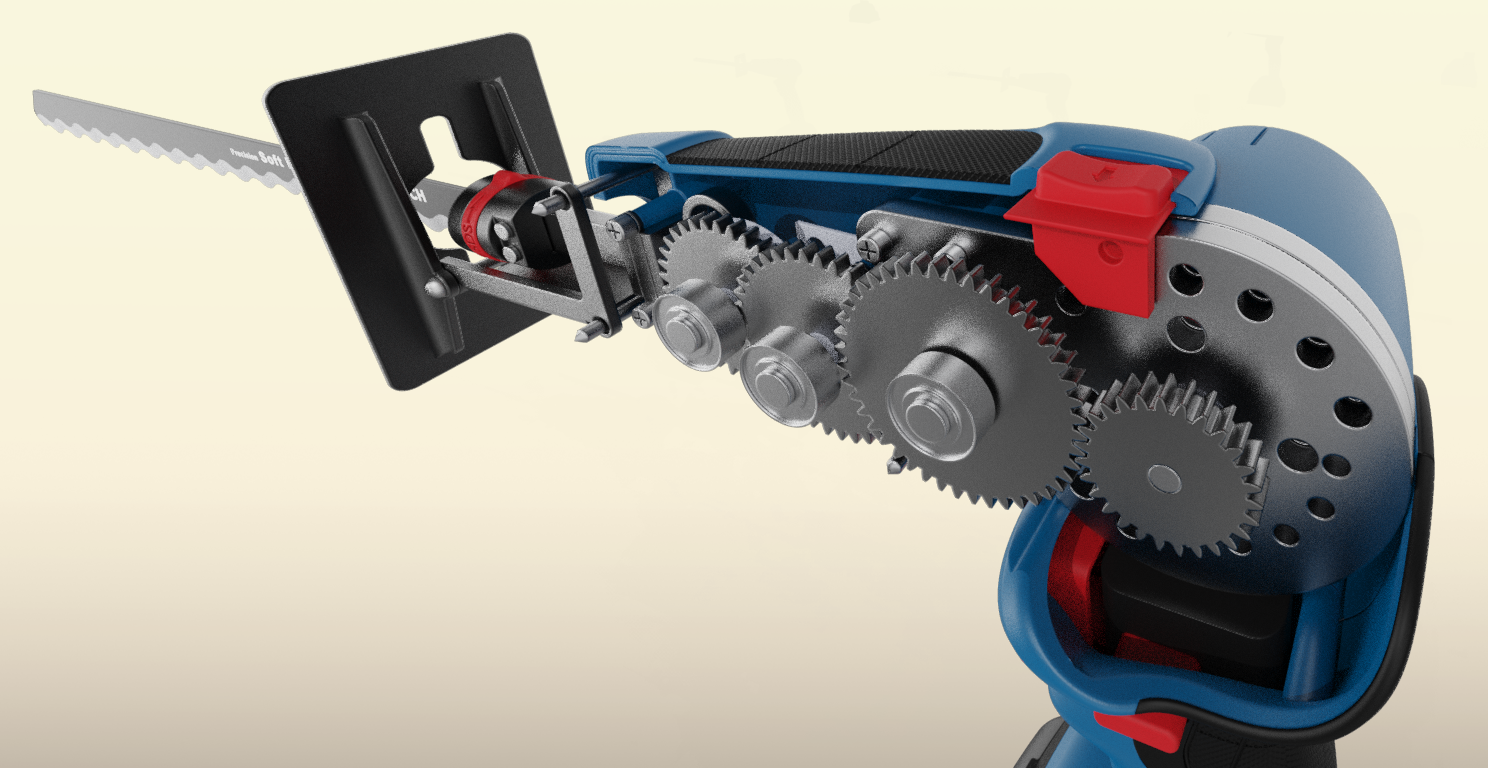

De motor drijft de zaag aan via een tandwieloverbrenging, waardoor de zaag 3000 slagen per minuut maakt bij 30.000 tpm.

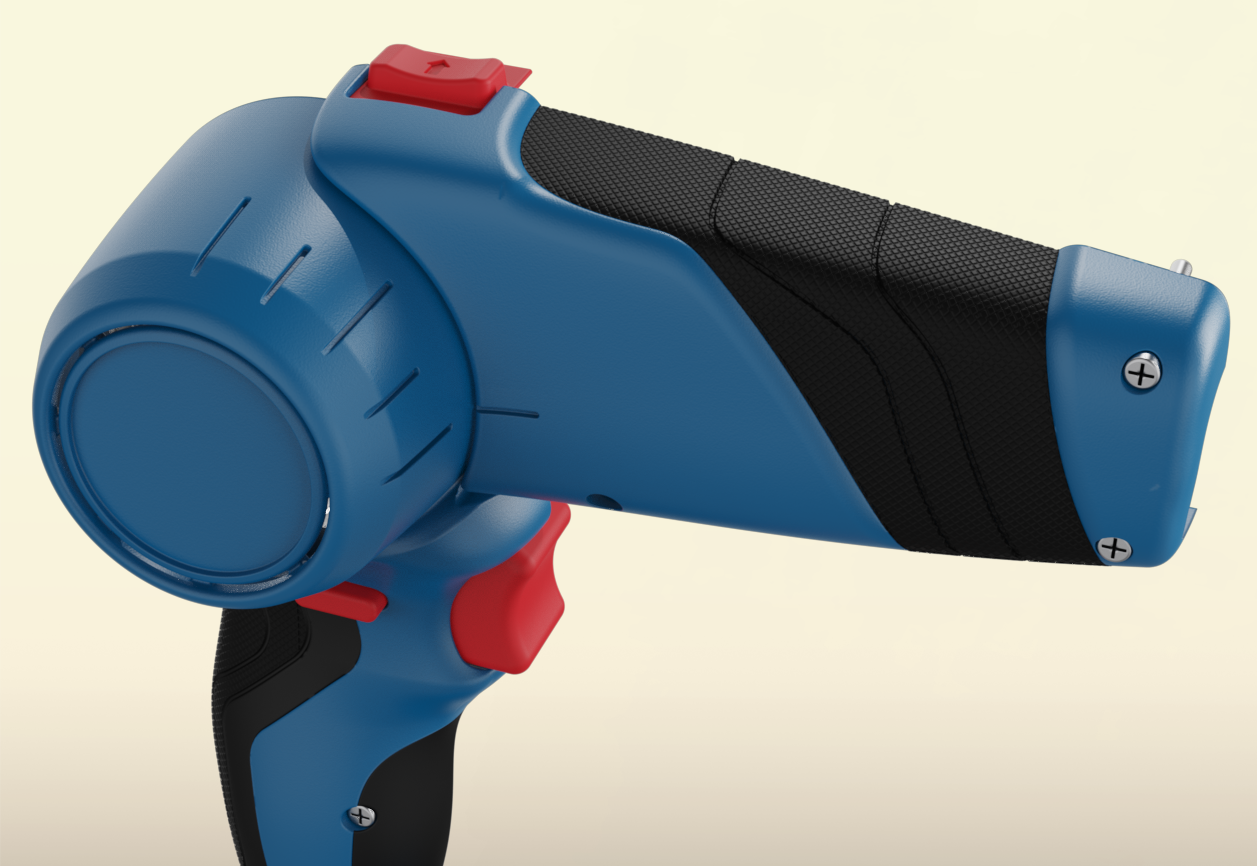

Het vergrendelingsmechanisme maakt het mogelijk de zaagkop eenvoudig onder verschillende hoeken te verstellen. Een metalen pin in het aluminium frame houdt de kop op zijn plek, terwijl een veer met kogeltje in de behuizing de hoek in vaste standen klikt, afleesbaar via de groeven op de behuizing.
Het frame is vervaardigd uit laser-gesneden aluminium, vervolgens getumbled en clear-anodized.

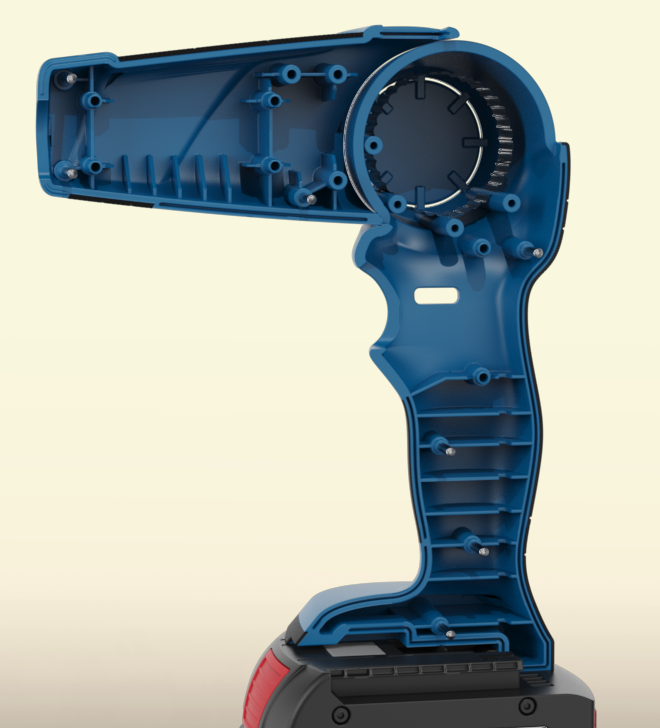

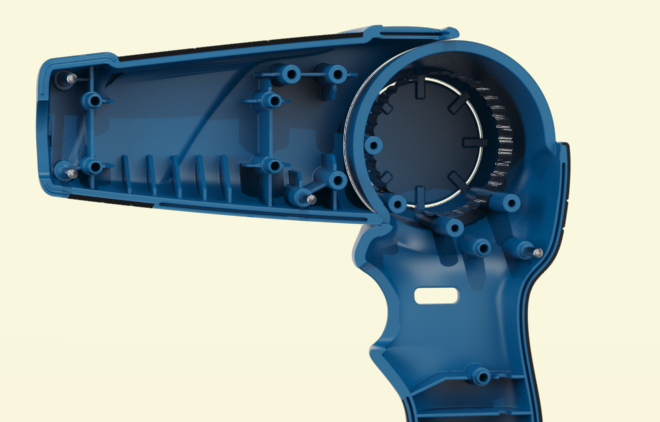

De schaaldelen zijn gemaakt van PA66-GF30 en TPE 70A via dual-shot spuitgieten; de tongue-and-groove verbinding zorgt voor extra stijfheid en het TPE-gedeelte voor extra grip.
concept
exploratieschetsen

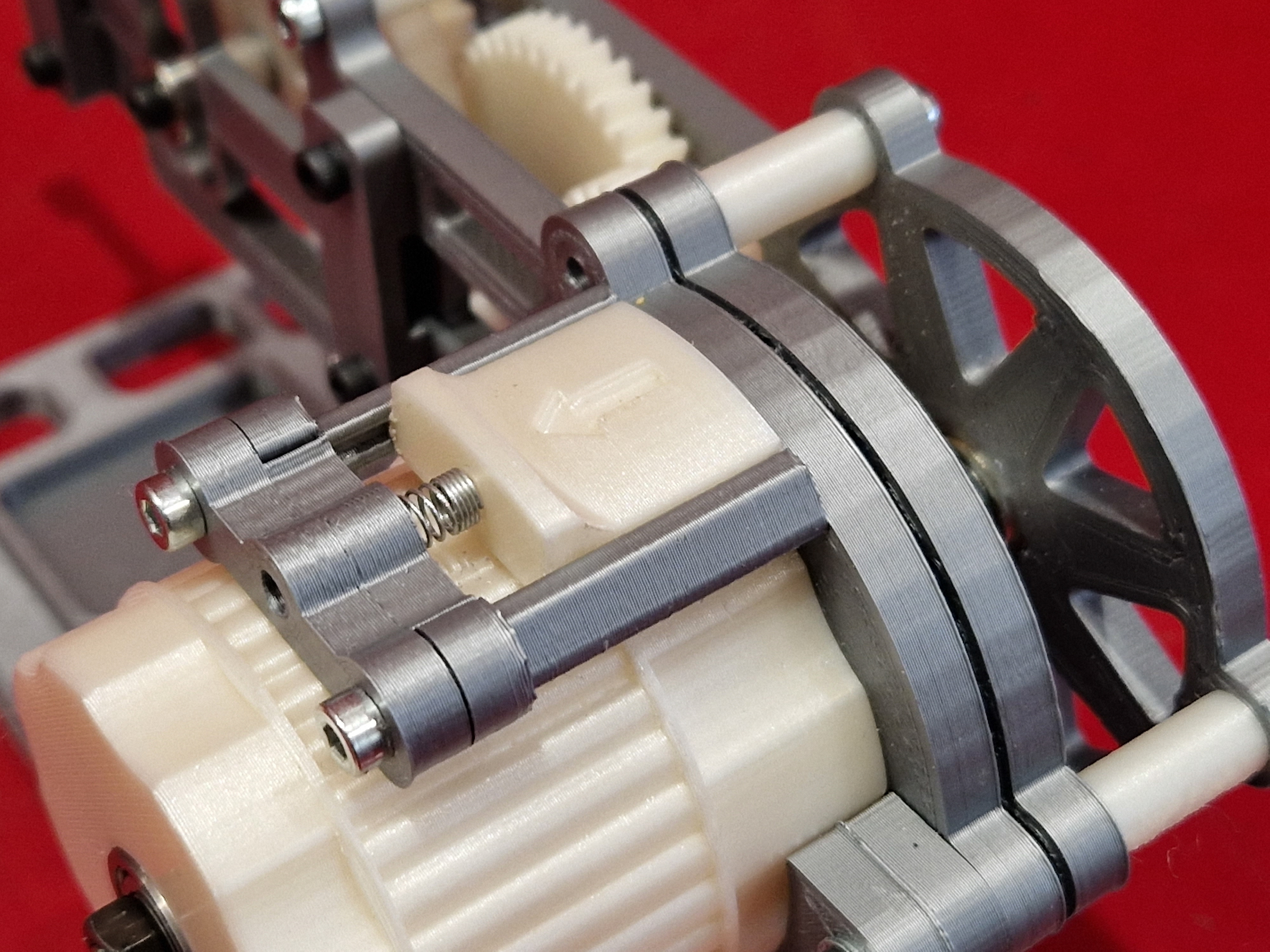

eerste prototype mechanisme

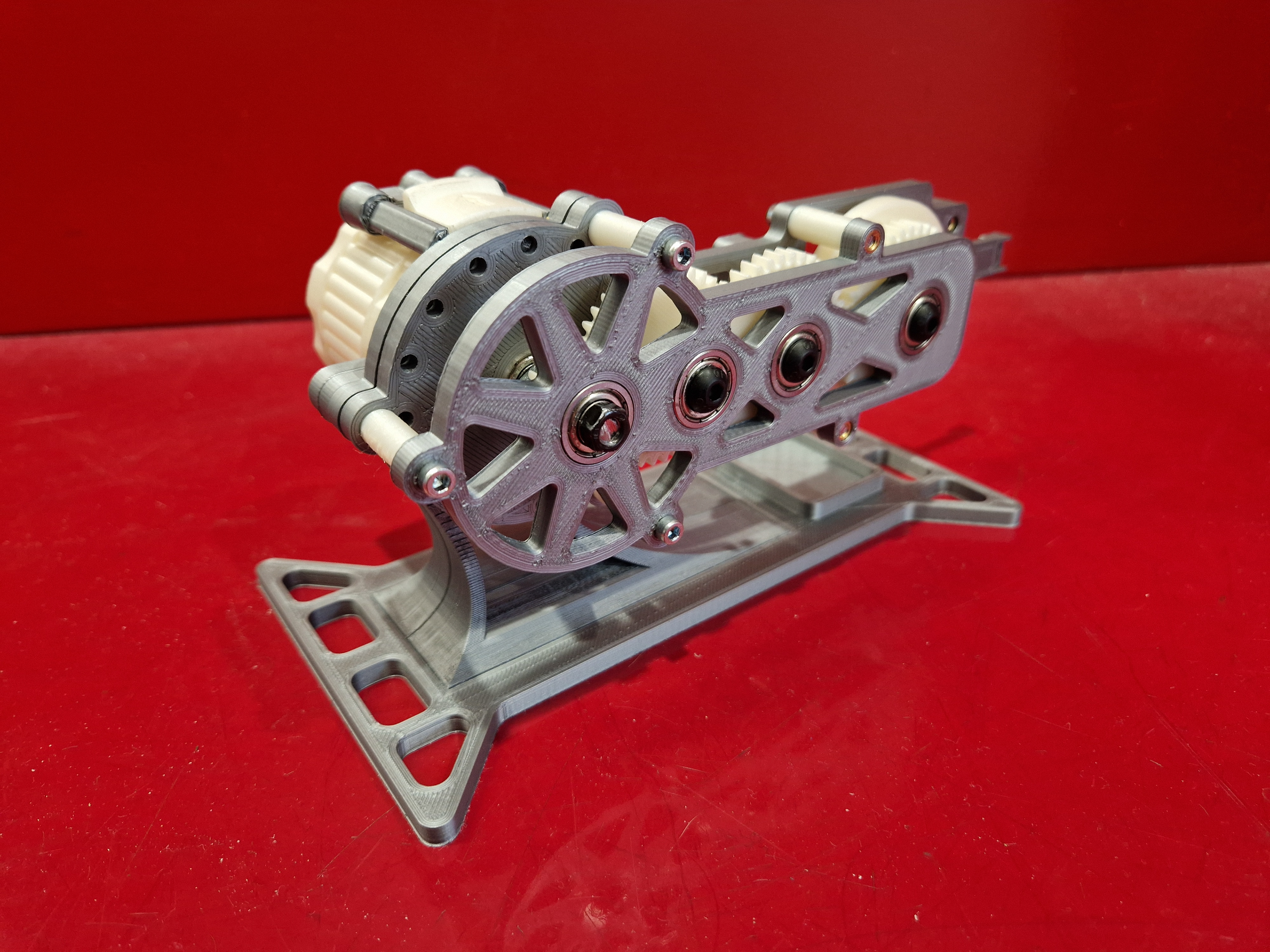

testopstelling voor het rotatiemechanisme,

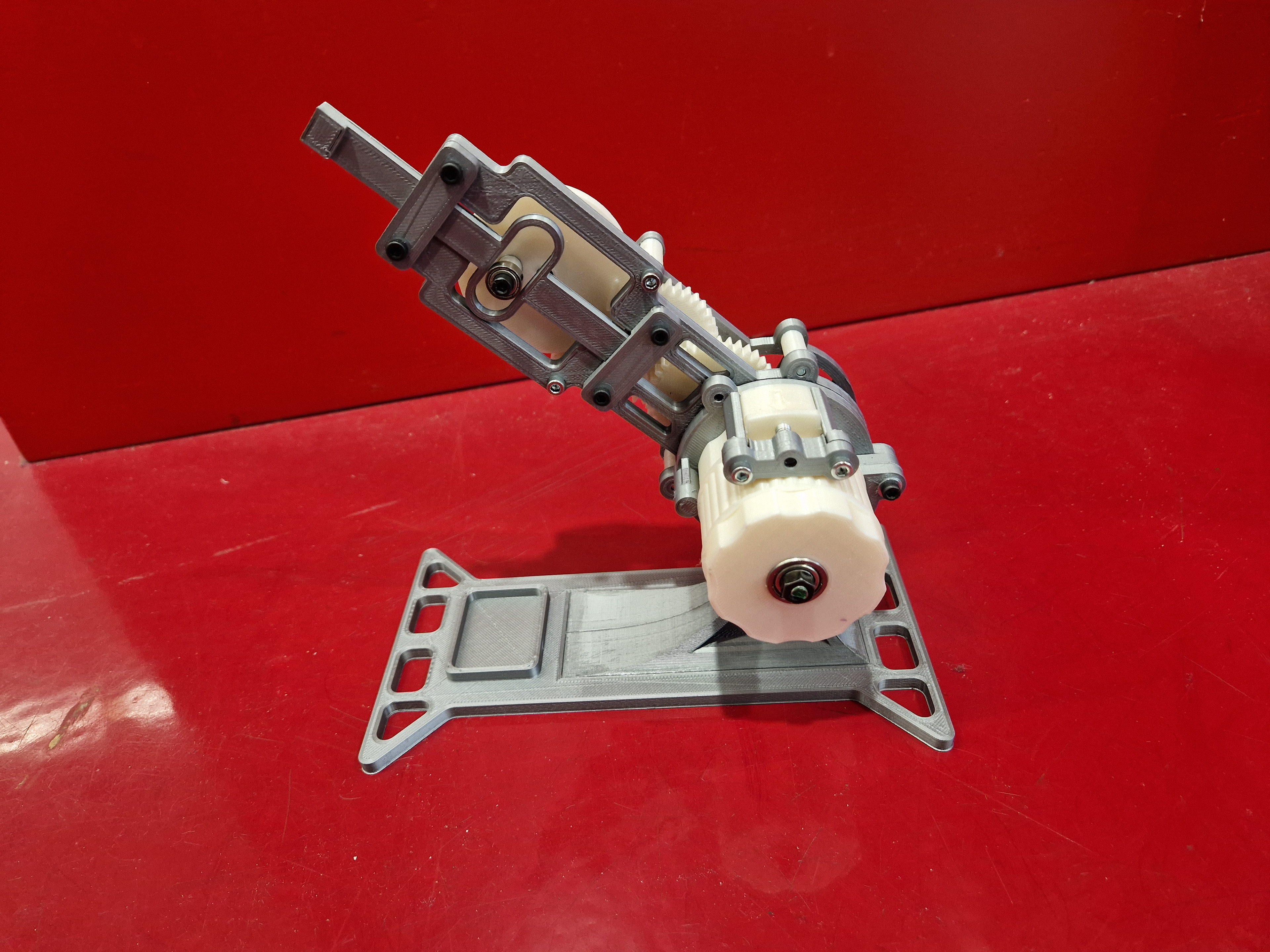

het mechanisme onder een hoekverstelling

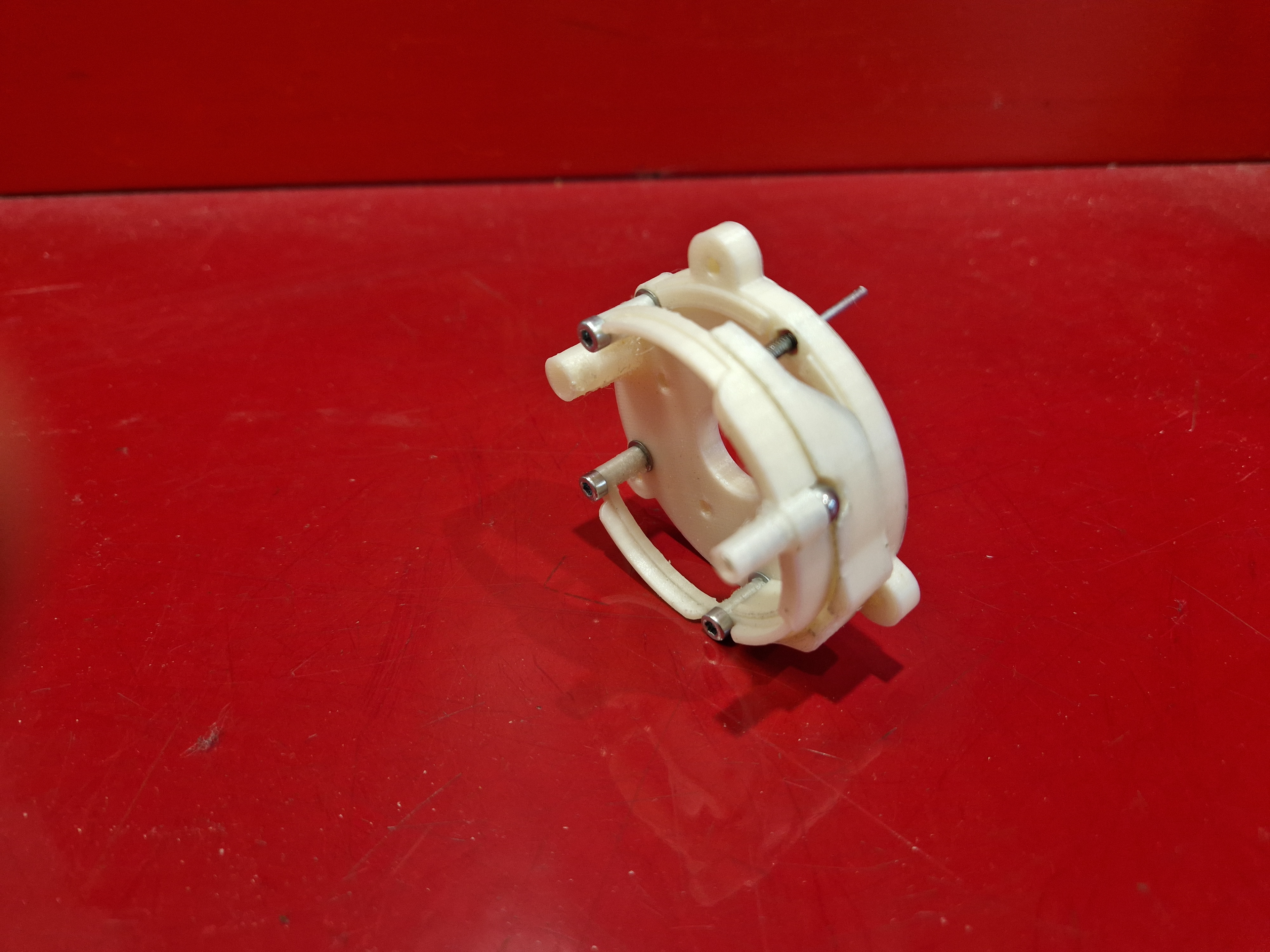

vergrendelingsmechanisme
alternatief vergrendelingsmechanisme

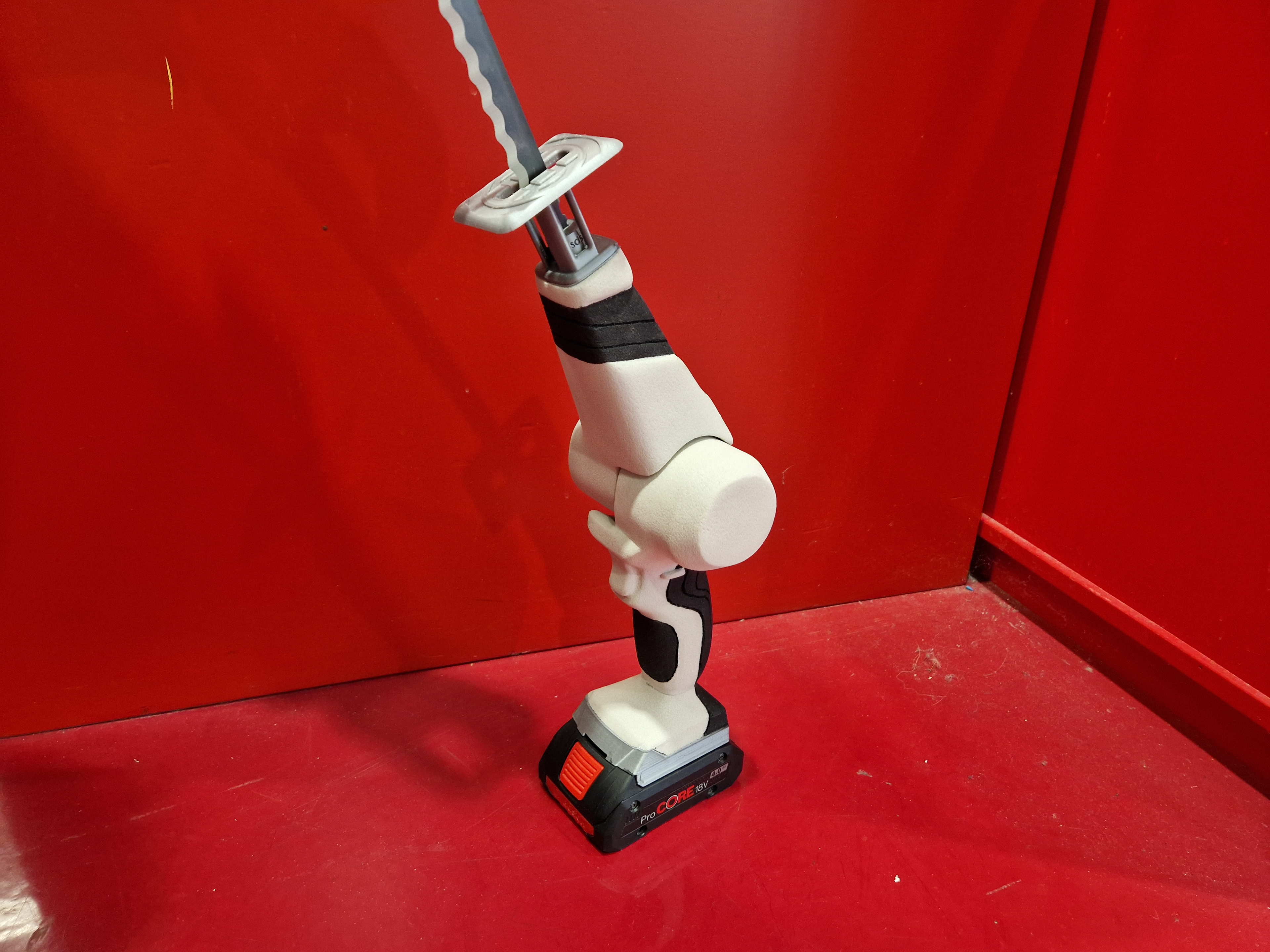

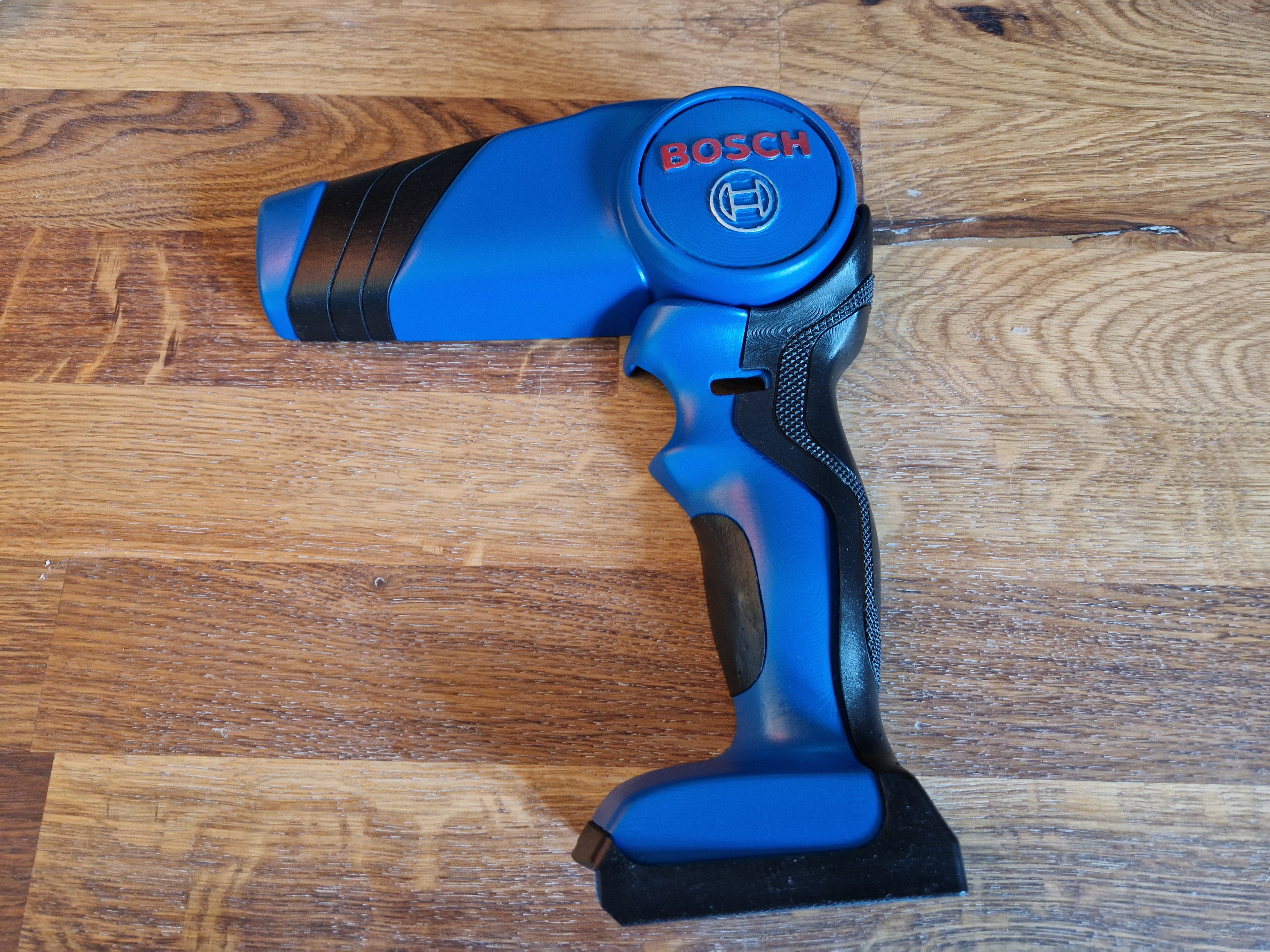

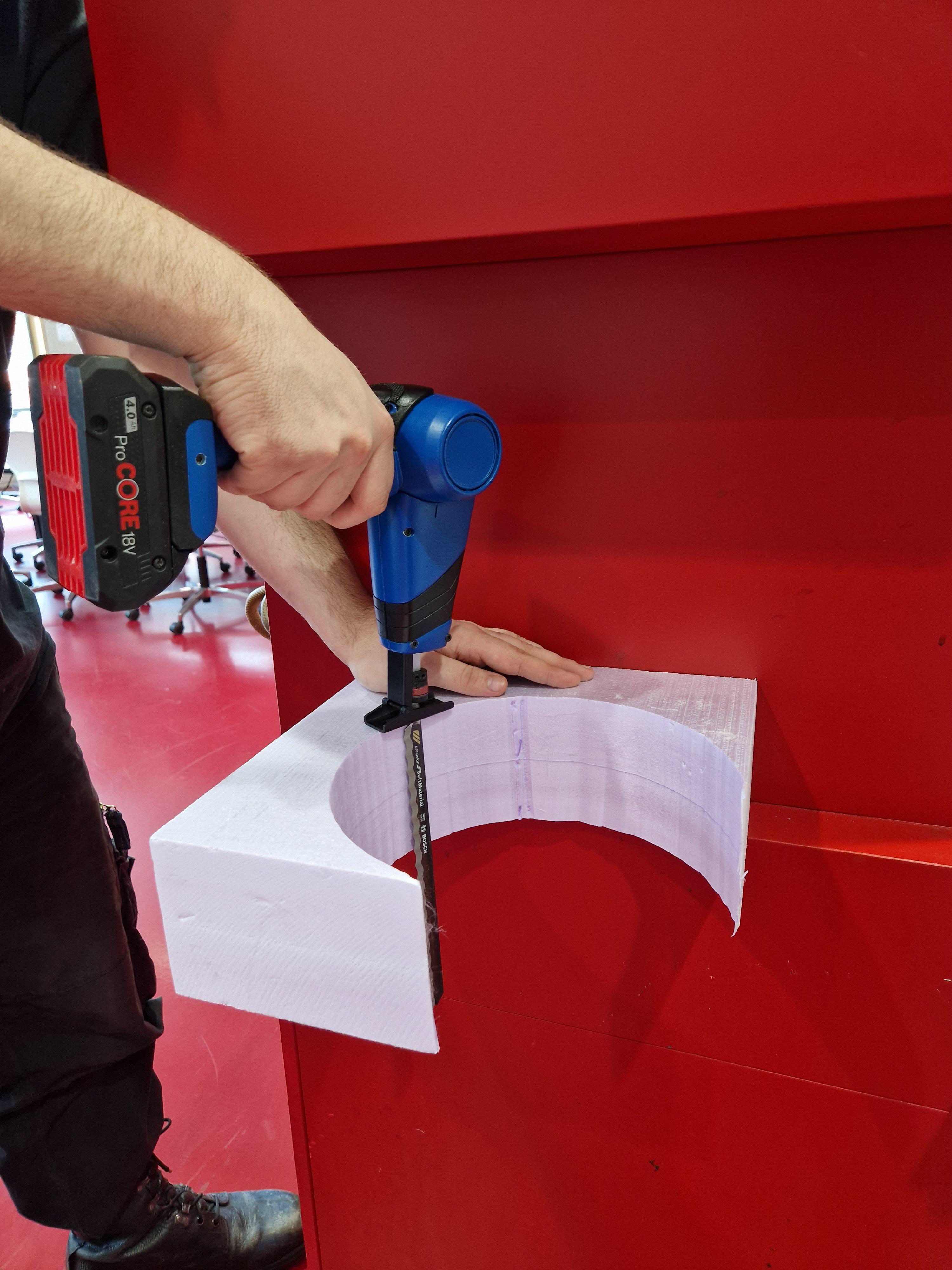

schuimmodel

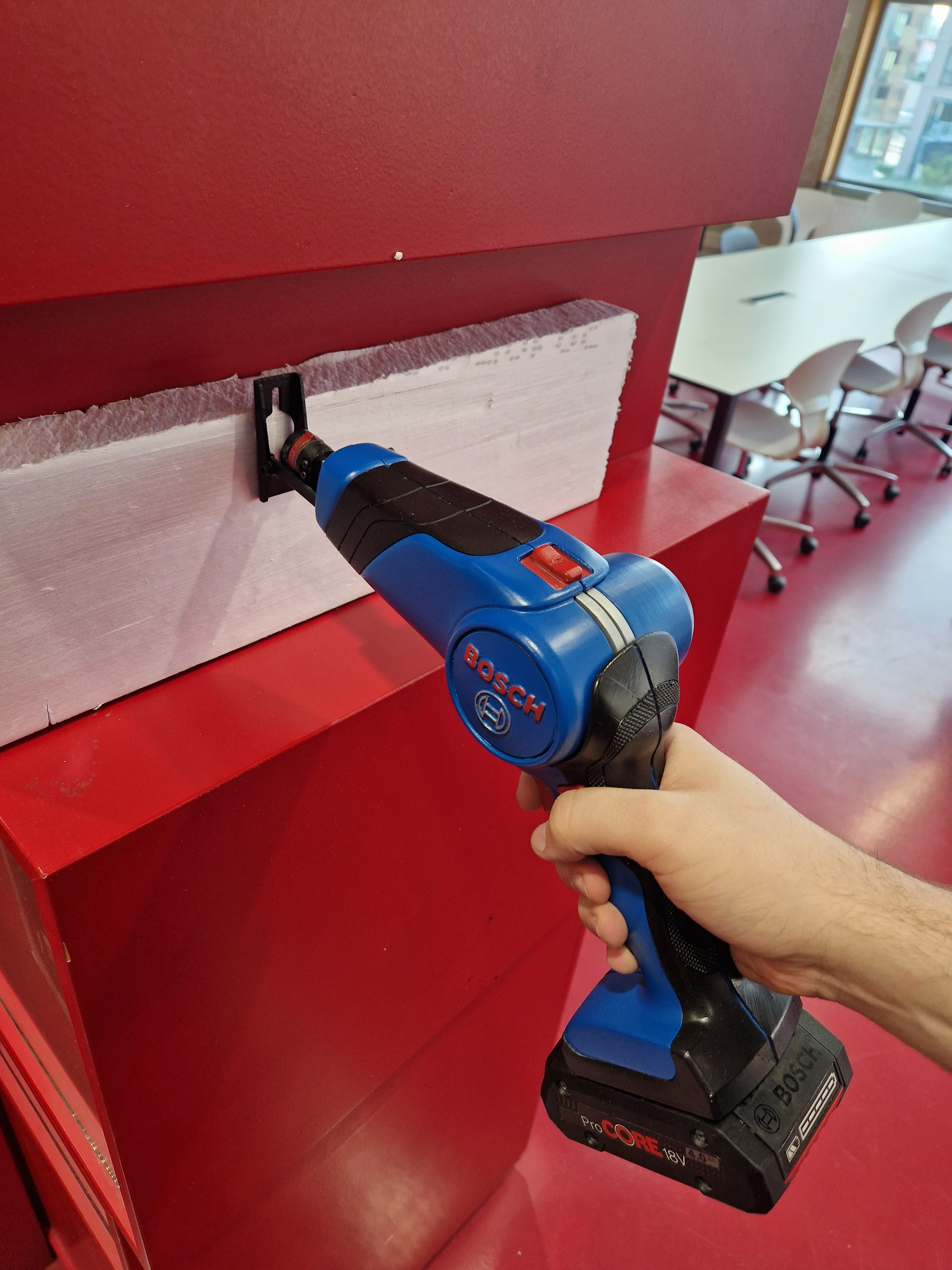

zichtmodel

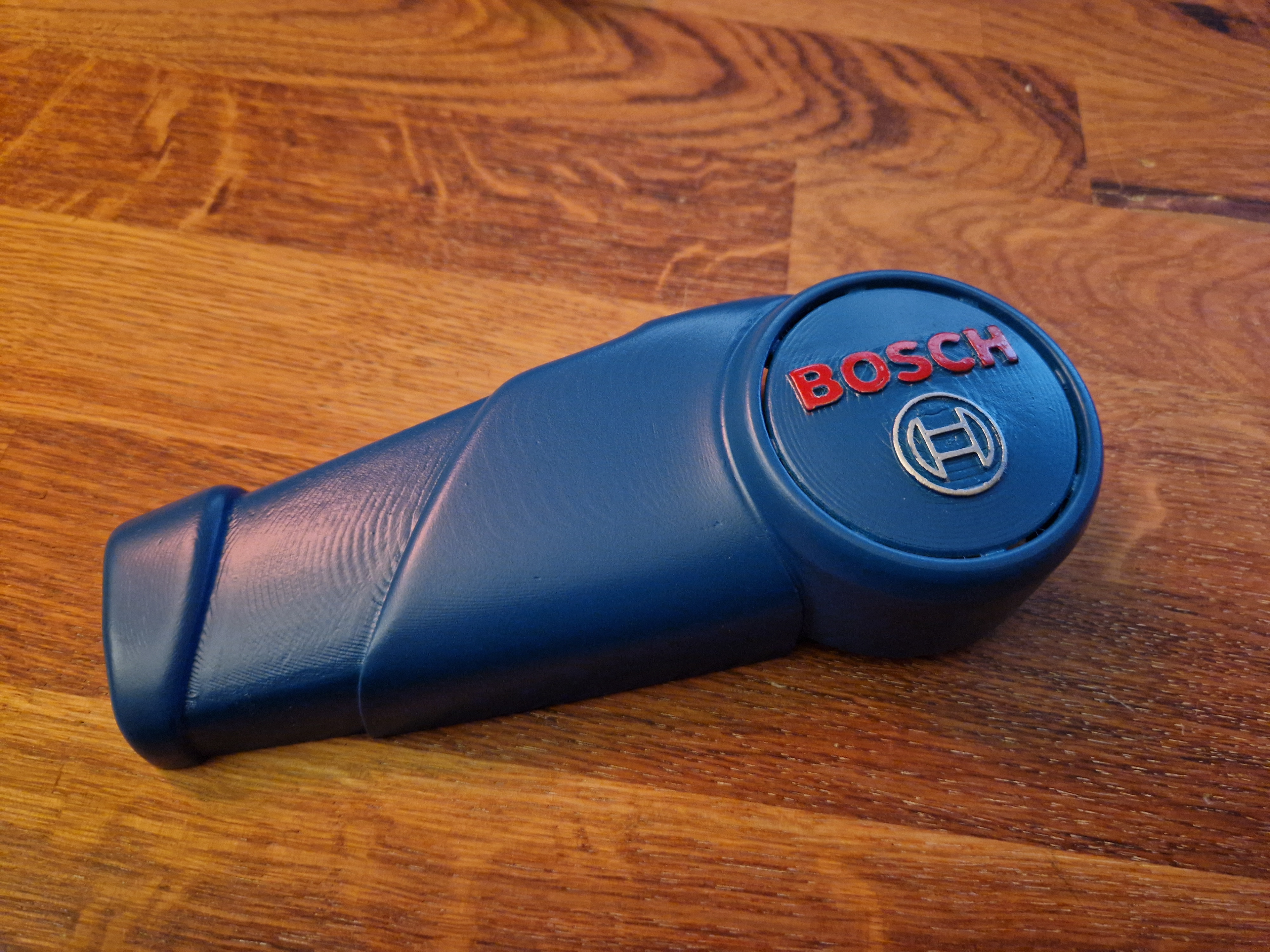

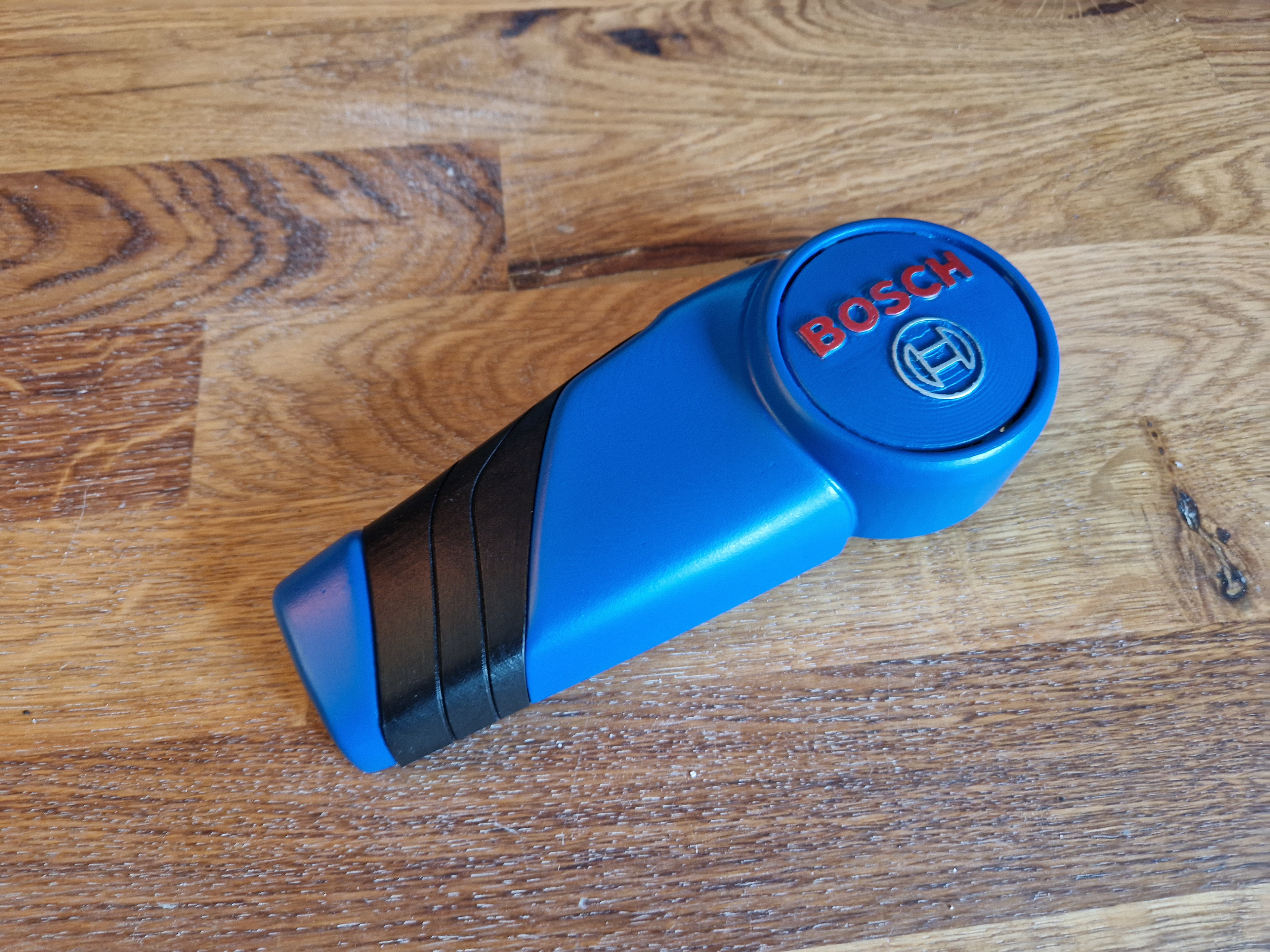

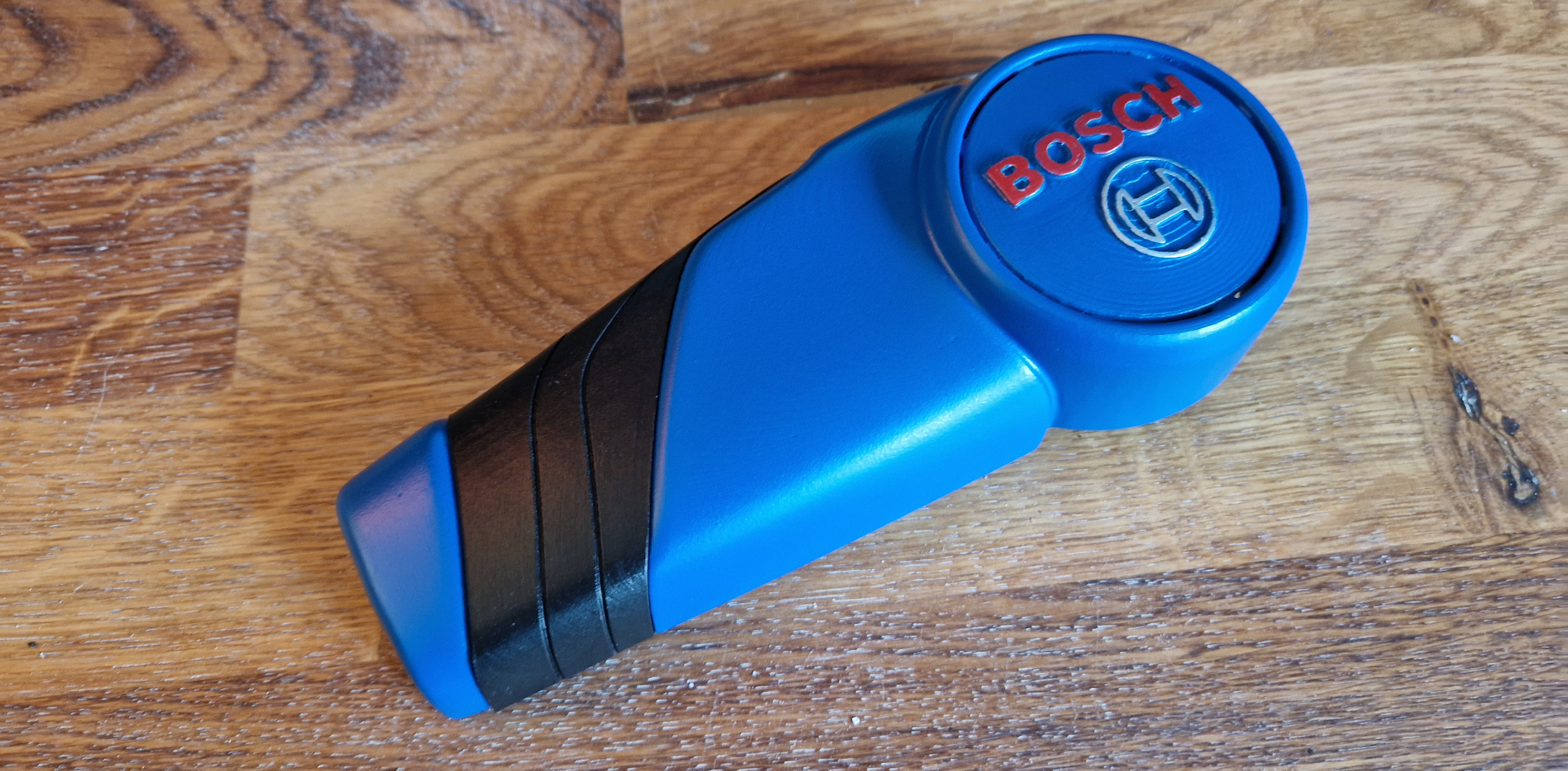

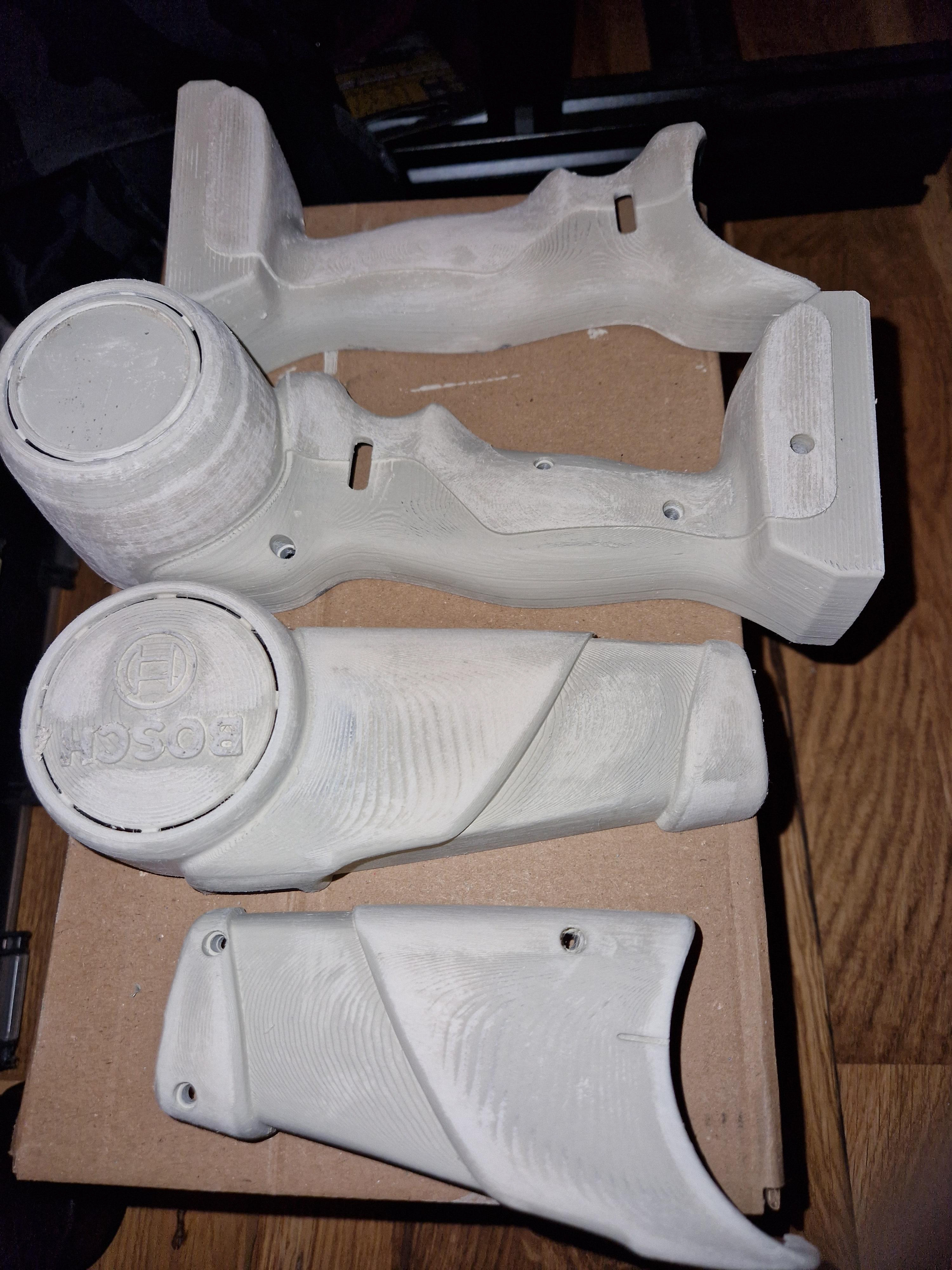

schaaldelen gemaakt van pla(fdm)

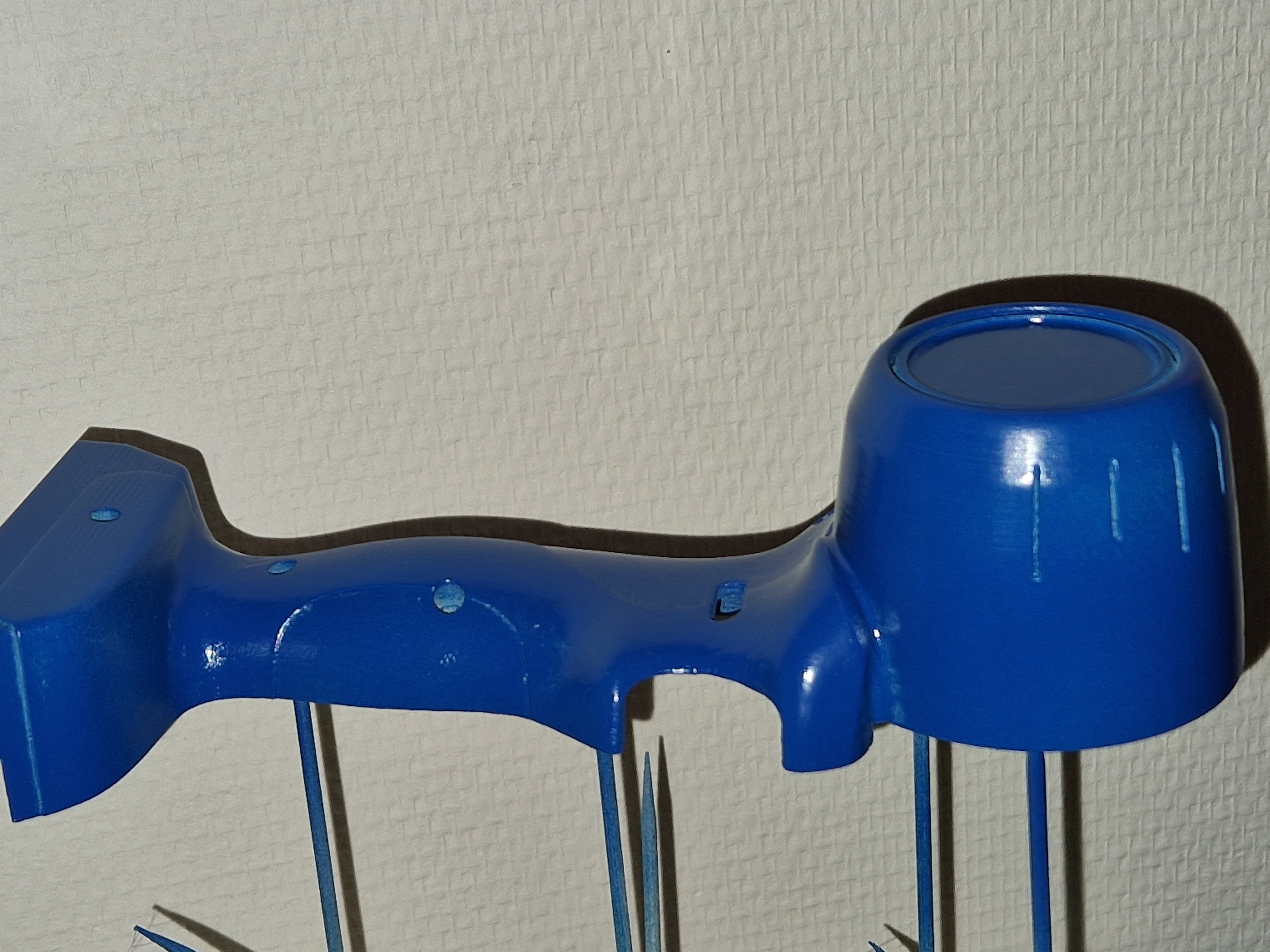

laaglijnen opgevuld met spuitplamuur
afgewerkt met ral 5010 spuitverf en blanke lak(mat)
laaglijnen opgevuld met spuitplamuur
afgewerkt met ral 5010 spuitverf en blanke lak(mat)

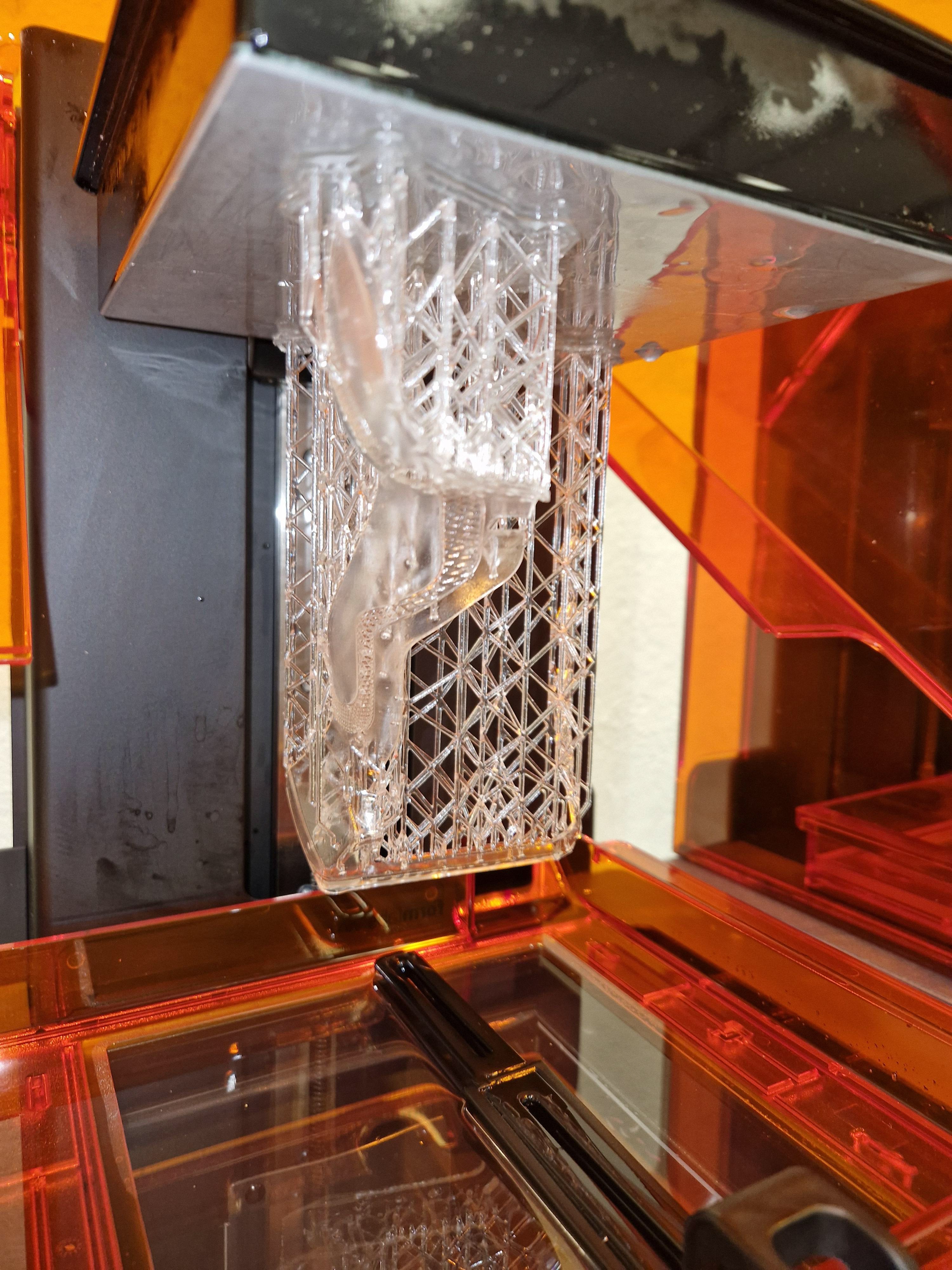

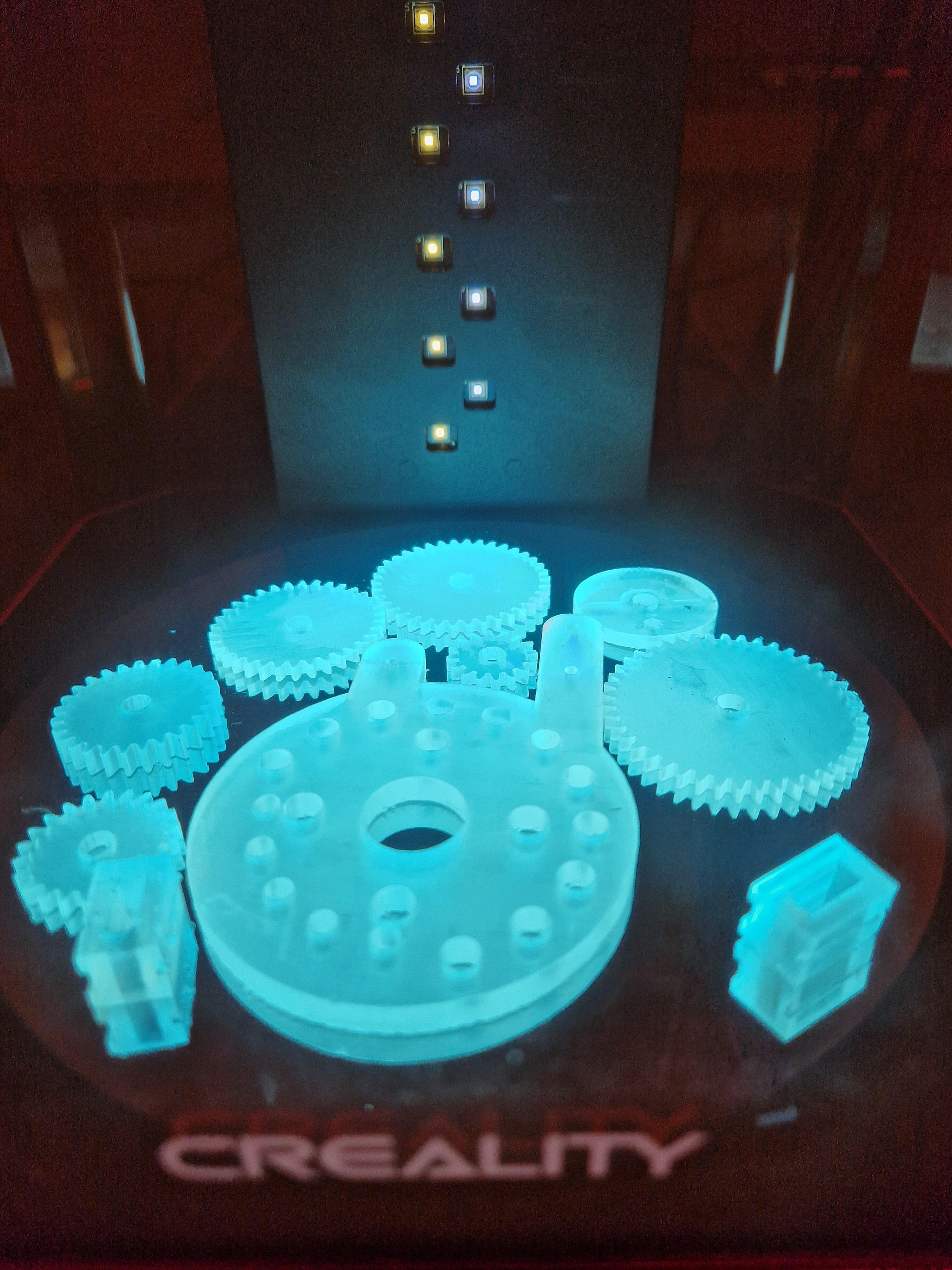

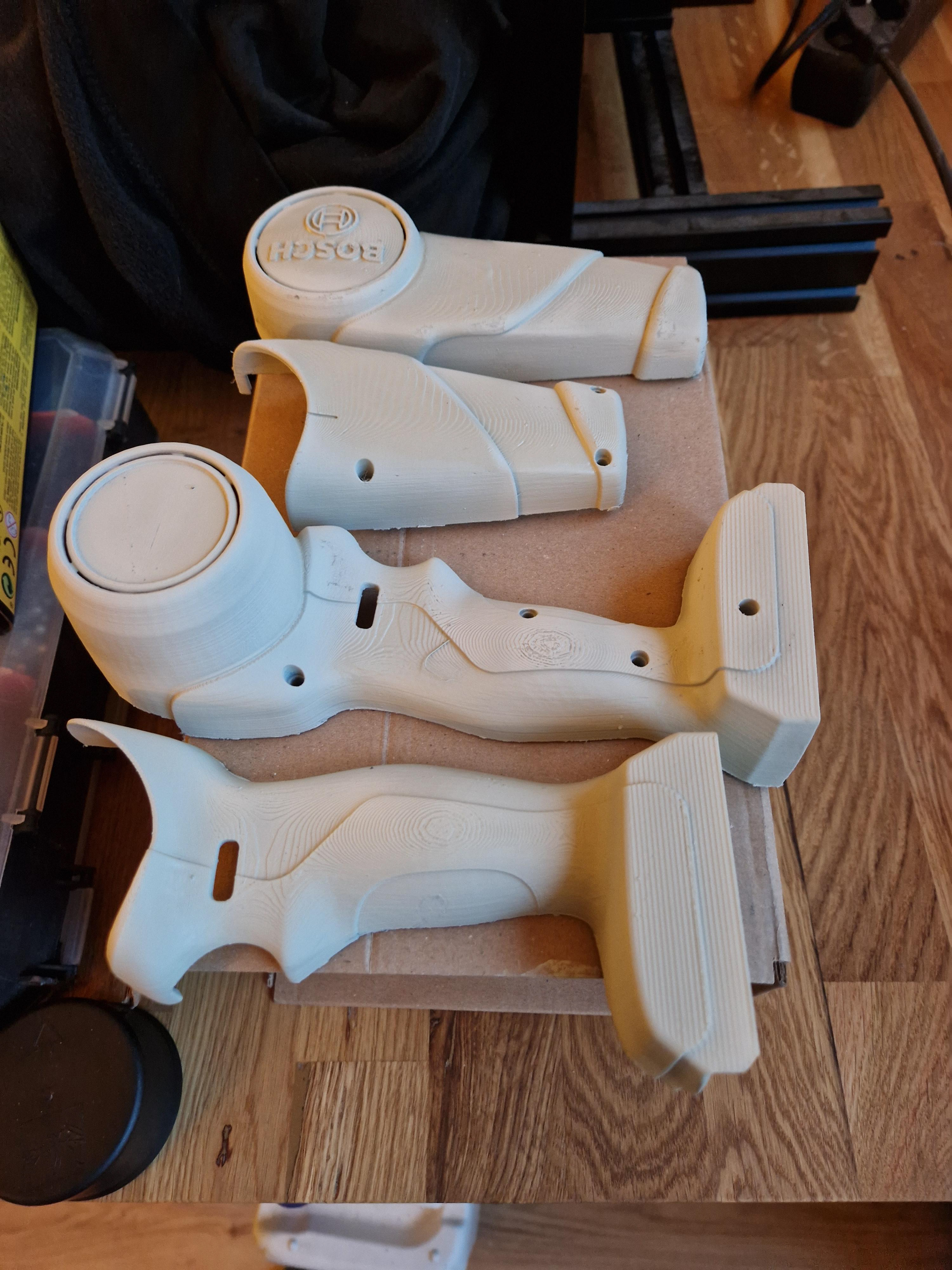

overmolding en binnenwerk gemaakt van standard resin(sla)
binnenwerk afgewerkt met zilveren spuitverf
overmolding afgewerkt met vloeibaar rubber
